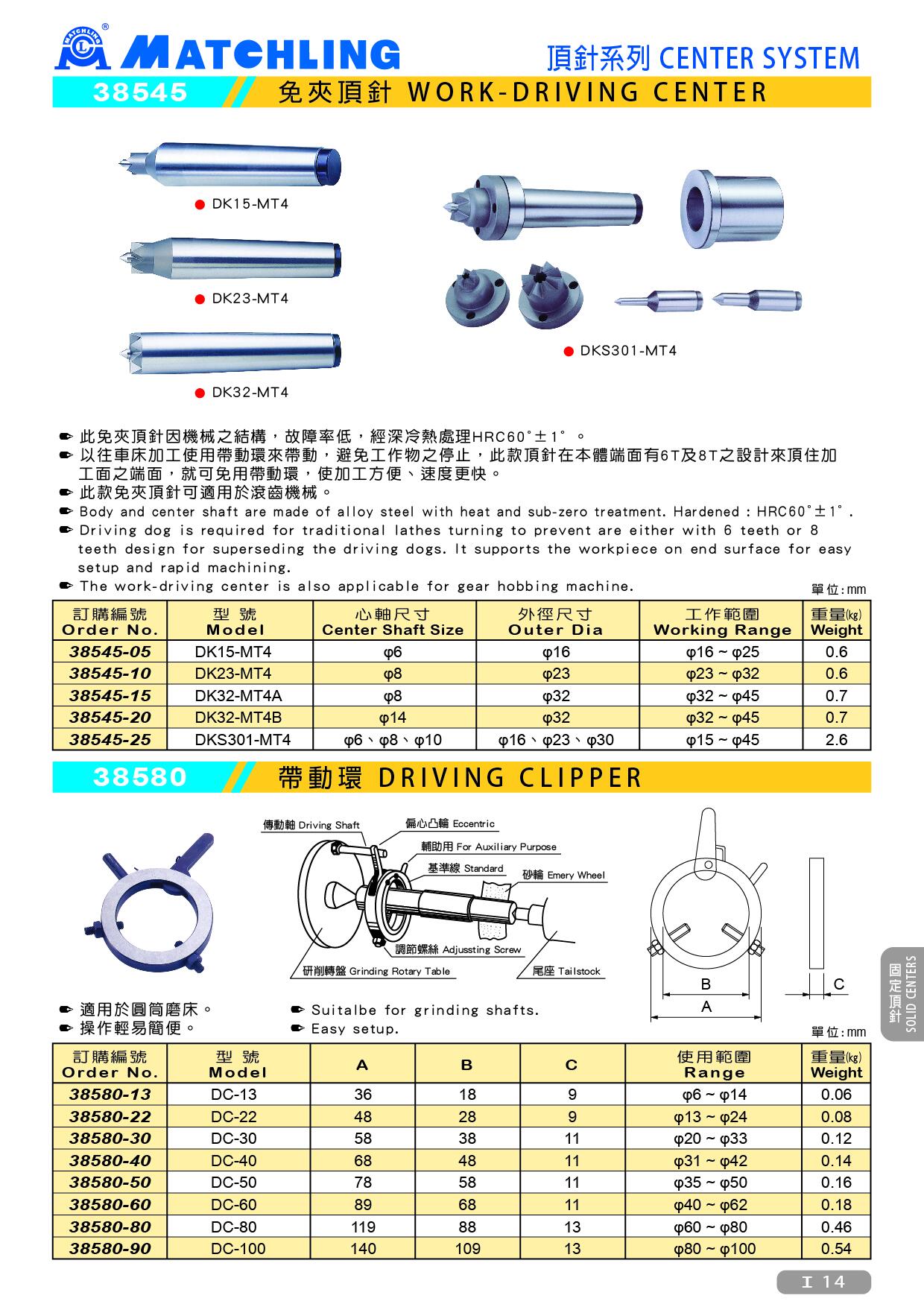

● 此免夾頂針因機械之結構,故障率低,經深冷熱處理HRC60˚±1˚ 。
● 以往車床加工使用帶動環來帶動,避免工作物之停止,此款頂針在本體端面有6T及8T之設計來頂住加工面之端面,就可免用帶動環,使加工方便、速度更快。
● 此款免夾頂針可適用於滾齒機械。
單位:mm
| 訂購編號 | 型號 | 心軸尺寸 | 外徑尺寸 | 工作範團 | 重量 (kg) |
| 38545-05 | DK15-MT4 | φ6 | φ16 | φ16 ~ φ25 | 0.6 |
| 38545-10 | DK23-MT4 | φ8 | φ23 | φ23 ~φ32 | 0.6 |
| 38545-15 | DK32-MT4A | φ8 | φ32 | φ32 ~ φ45 | 0.7 |
| 38545-20 | DK32-MT4B | φ14 | φ32 | φ32 ~ φ45 | 0.7 |
| 38545-25 | DKS301-MT4 | φ6、 φ8、 φ10 | φ16、 φ23、 φ30 | φ15 ~ φ45 | 2.6 |
