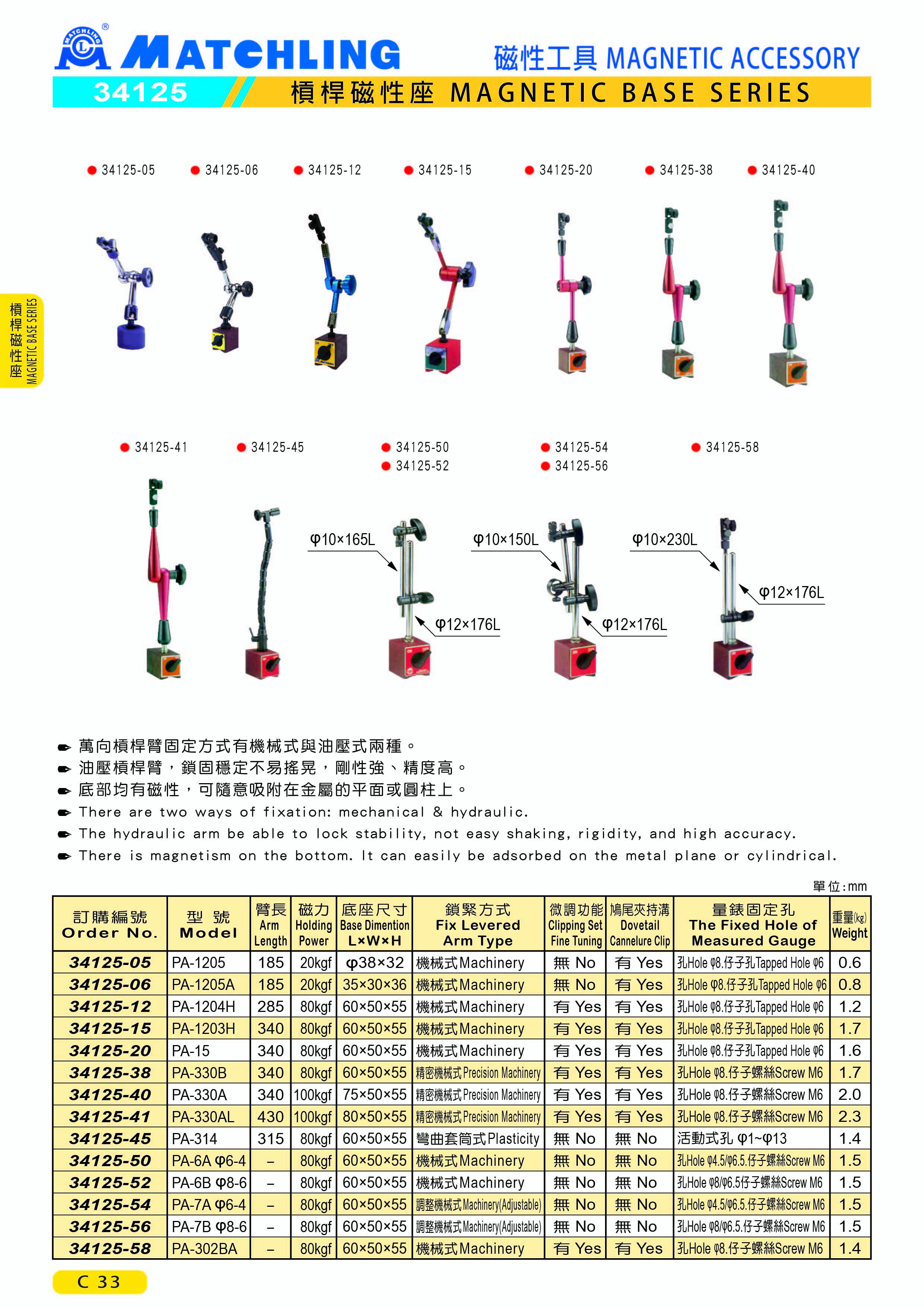

34125 槓桿磁性座


● 萬向槓桿臂固定方式有機械式與油壓式兩種。
● 油壓槓桿臂,鎖固穩定不易搖晃,剛性強、精度高。
 底部均有磁性,可隨意吸附在金屬的平面或圓柱上。






單位:mm

訂購編號 型號臂長磁力底座尺寸
 LxWxH
鎖緊方式微調功能鳩尾夾持溝量錶固定孔重量 (kg)
34125-05PA-120518520kgfφ38*32機械式孔 φ8.仔子孔 φ60.6
34125-06PA-1205A18520kgf35x30x36機械式孔 φ8.仔子孔 φ60.8
34125-12PA-1204H28580kgf60x50x55機械式孔 φ8.仔子孔 φ61.2
34125-15PA-1203H34080kgf60x50x55機械式孔 φ8.仔子孔 φ61.7
34125-20PA-1534080kgf60x50x55機械式孔 φ8.仔子孔 φ61.6
34125-38PA-330B34080kgf60x50x55精密機械式 孔 φ8.仔子螺絲 M61.7
34125-40PA-330A340100kgf75x50x55精密機械式孔 φ8.仔子螺絲 M62.0
34125-41PA-330AL430100kgf80x50x55精密機械式孔 φ8.仔子螺絲 M62.3
34125-45PA-31431580kgf60x50x55彎曲套筒式活動式孔 φ1~φ131.4
34125-50PA-6A φ6-4-80kgf60x50x55機械式孔 φ4.5/φ6.5.仔子螺絲 M61.5
34125-52PA-6B φ8-6-80kgf60x50x55機械式孔 φ8/φ6.5.仔子螺絲 M61.5
34125-54PA-7A φ6-4-80kgf60x50x55調整機械式孔 φ4.5/φ6.5.仔子螺絲 M61.5
34125-56PA-7B φ8-6-80kgf60x50x55調整機械式孔 φ8/φ6.5.仔子螺絲 M61.5
34125-58PA-302BA-80kgf60x50x55機械式孔 φ8仔子螺絲 M61.4
