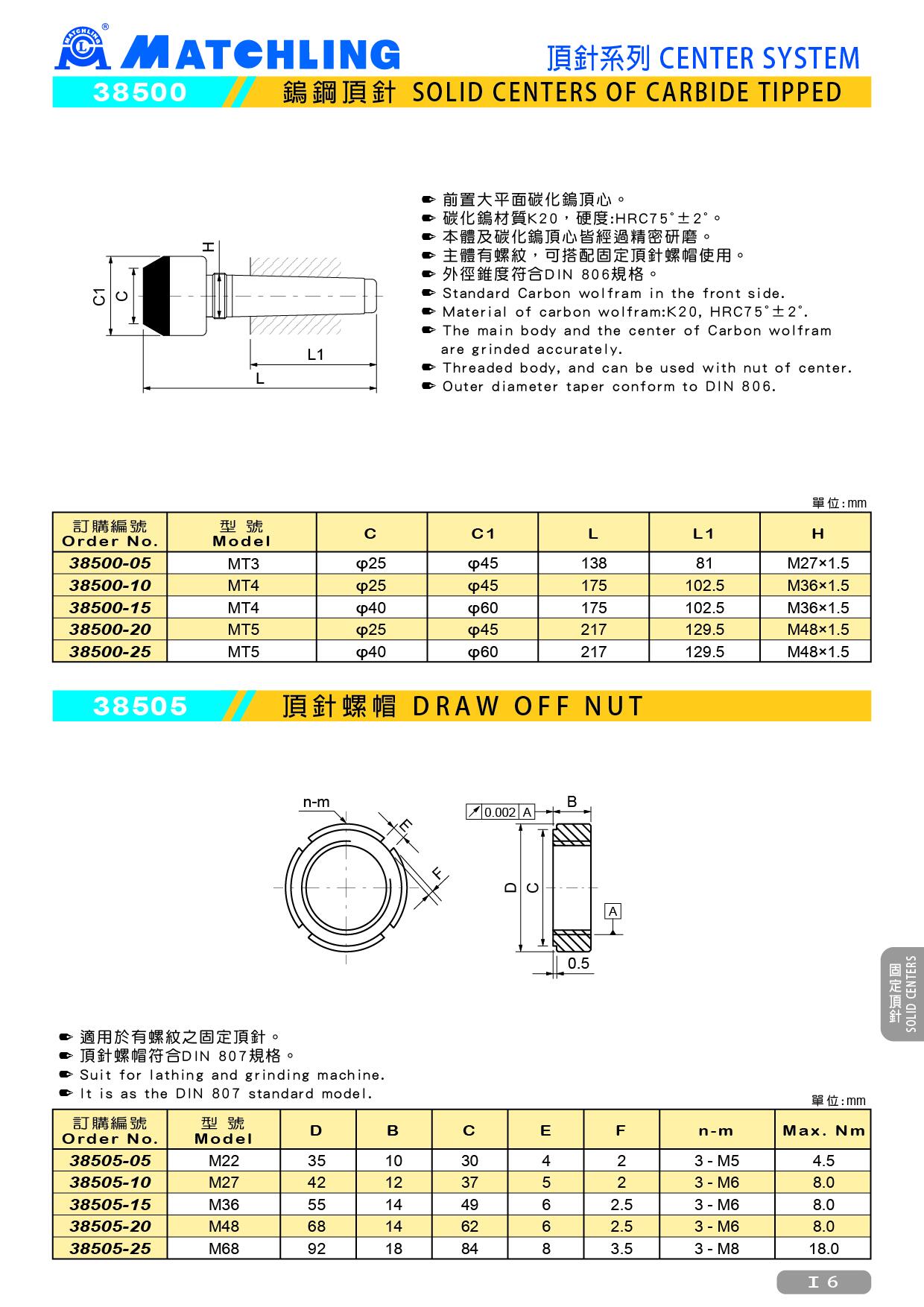

38505 頂針螺帽
● 適用於有螺紋之固定頂針。
● 頂針螺帽符合DIN 807規格。
單位：mm
| 訂購編號 | 型號 | D | B | C | E | F | n-m | Max. Nm |
| 38505-05 | M22 | 35 | 10 | 30 | 4 | 2 | 3-M5 | 4.5 |
| 38505-10 | M27 | 42 | 12 | 37 | 5 | 2 | 3-M6 | 8.0 |
| 38505-15 | M36 | 55 | 14 | 49 | 6 | 2.5 | 3-M6 | 8.0 |
| 38505-20 | M48 | 68 | 14 | 62 | 6 | 2.5 | 3-M6 | 8.0 |
| 38505-25 | M68 | 92 | 18 | 84 | 8 | 3.5 | 3-M8 | 18.0 |
