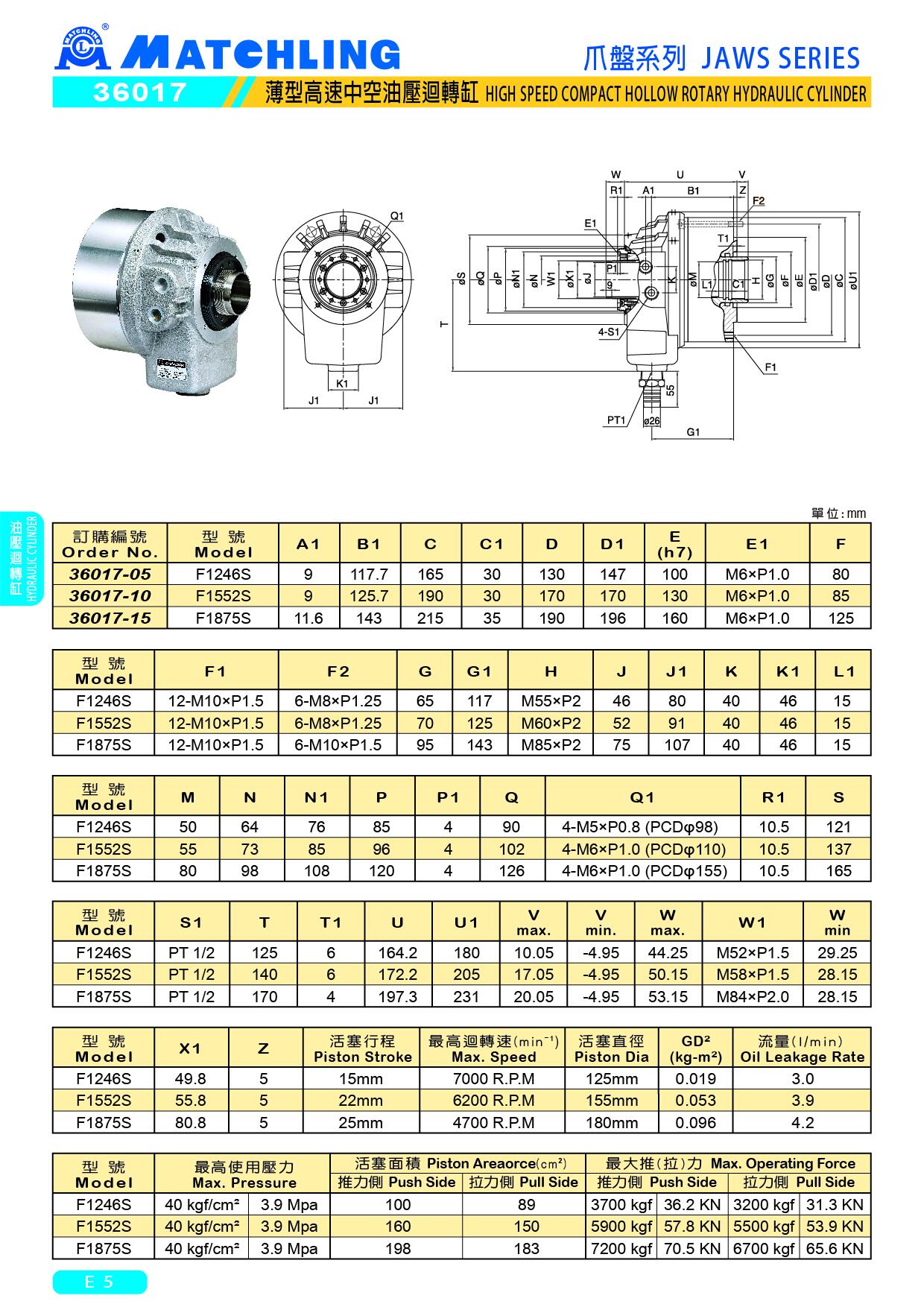

36017 薄型高速中空油壓迴轉缸
單位：mm
| 訂購編號 | 型號 | A1 | B1 | C | C1 | D | D1 | E (h7) | E1 | F |
| 36017-05 | F1246S | 9 | 117.7 | 165 | 30 | 130 | 147 | 100 | M6xP1.0 | 80 |
| 36017-10 | F1552S | 9 | 125.7 | 190 | 30 | 170 | 170 | 130 | M6xP1.0 | 85 |
| 36017-15 | F1875S | 11.6 | 143 | 215 | 35 | 196 | 196 | 160 | M6xP1.0 | 125 |
| 型號 | F1 | F2 | G | G1 | H | J | J1 | K | K1 | L1 |
| F1246S | 12-M10xP1.5 | 6-M8xP1.25 | 65 | 117 | M55xP2 | 46 | 80 | 40 | 46 | 15 |
| F1552S | 12-M10xP1.5 | 6-M8xP1.25 | 70 | 125 | M60xP2 | 52 | 91 | 40 | 46 | 15 |
| F1875S | 12-M10xP1.5 | 6-M10xP1.5 | 95 | 143 | M85xP2 | 75 | 107 | 40 | 46 | 15 |
| 型號 | M | N | N1 | P | P1 | Q | Q1 | R1 | S |
| F1246S | 50 | 64 | 76 | 85 | 4 | 90 | 4-M5×P0.8 (PCD φ98) | 10.5 | 121 |
| F1552S | 55 | 73 | 85 | 96 | 4 | 102 | 4-M6*P1.0 (PCD φ110) | 10.5 | 137 |
| F1875S | 80 | 98 | 108 | 120 | 4 | 126 | 4-M6*P1.0 (PCD φ155) | 10.5 | 165 |
| 型號 | S1 | T | T1 | U | U1 | V max. | V min. | W max. | W1 | W min |
| F1246S | PT 1/2 | 125 | 6 | 164.2 | 180 | 10.05 | -4.95 | 44.25 | M52*P1.5 | 29.25 |
| F1552S | PT 1/2 | 140 | 6 | 172.2 | 205 | 17.05 | -4.95 | 50.15 | M58*P1.5 | 28.15 |
| F1875S | PT 1/2 | 170 | 4 | 197.3 | 231 | 20.05 | -4.95 | 53.15 | M84*P2.0 | 28.15 |
| 型號 | X1 | Z | 活塞行程 | 最高迴轉速 (min-1) | 活塞直徑 | GD² (kG-m²) | 流量 (I/min') |
| F1246S | 49.8 | 5 | 15mm | 7000 R.P.M | 125mm | 0.019 | 3 |
| F1552S | 55.8 | 5 | 22mm | 6200 R.P.M | 155mm | 0.053 | 3.9 |
| F1875S | 80.8 | 5 | 25mm | 4700 R.P.M | 180mm | 0.096 | 4.2 |
| 型號 | 最高使用壓力 | 活塞面積 (cm²) | 最大推 (拉)力 | |||||
| 推力側 | 拉力側 | 推力側 | 拉力側 | 拉力側 | 拉力側 | |||
| F1246S | 40 kgf/cm² | 3.9 Mpa | 100 | 89 | 3700 kgf | 36.2 KN | 3200 kgf | 31.3 KN |
| F1552S | 40 kgf/cm² | 3.9 Mpa | 160 | 150 | 5900 kgf | 57.8 KN | 5500 kgf | 53.9 KN |
| F1875S | 40 kgf/cm² | 3.9 Mpa | 198 | 183 | 7200 kgf | 70.5 KN | 6700 kgf | 65.6 KN |
