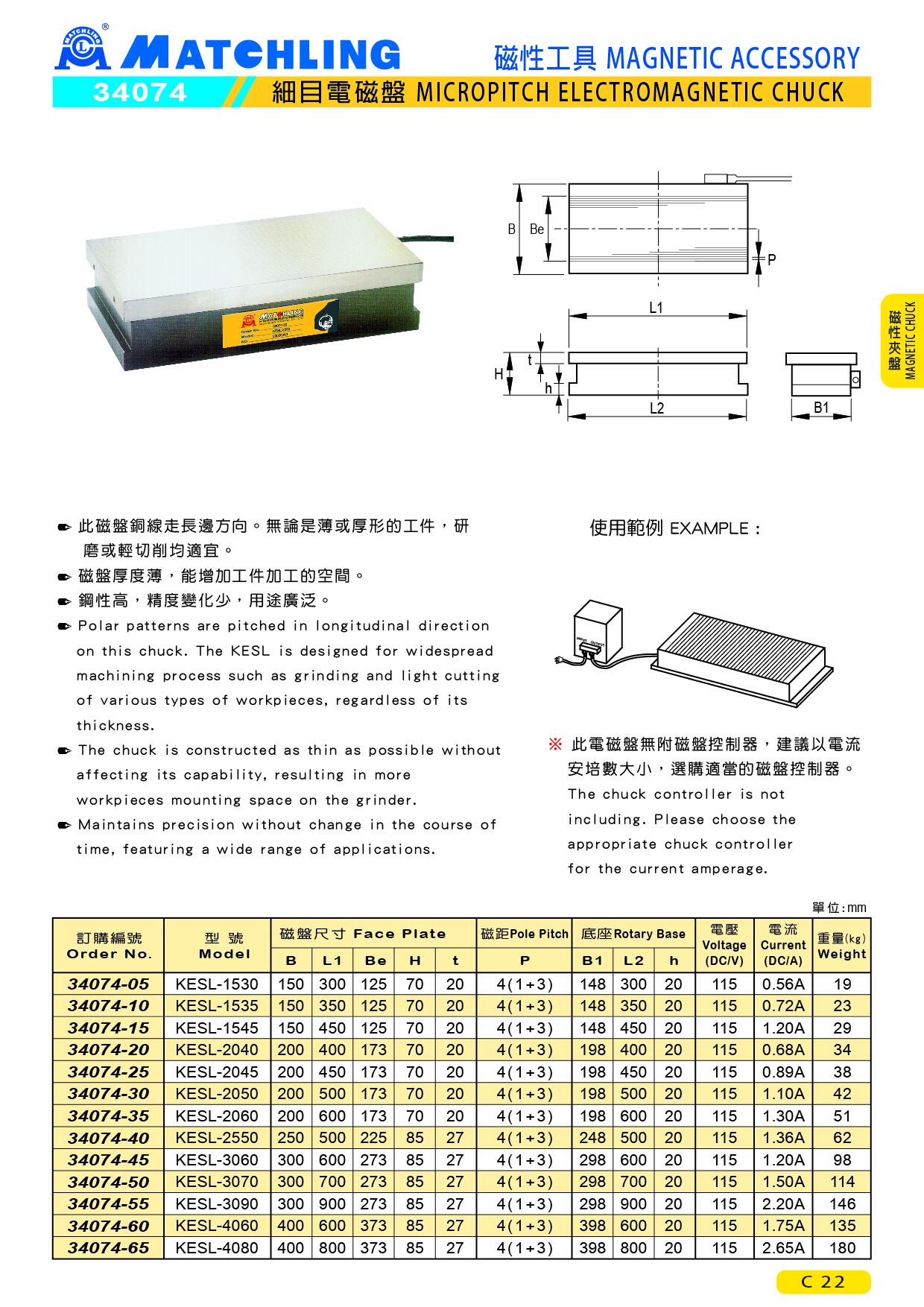

34074 細目電磁盤
● 此磁盤銅線走長邊方向。無論是薄或厚形的工件，研磨或輕切削均適宜。
● 磁盤厚度薄，能增加工件加工的空間。
● 鋼性高，精度變化少，用途廣泛。
單位：mm
| 訂購編號 | 型號 | 磁盤尺寸 | 磁距 | 底座 | 電壓 | 電流 | 重量 (kg) | ||||||
| B | L1 | Be | H | t | P | B1 | L2 | h | |||||
| 34074-05 | KESL-1530 | 150 | 300 | 125 | 70 | 20 | 4(1+3) | 148 | 300 | 20 | 115 | 0.56A | 19 |
| 34074-10 | KESL-1535 | 150 | 350 | 125 | 70 | 20 | 4(1+3) | 148 | 350 | 20 | 115 | 0.72A | 23 |
| 34074-15 | KESL-1545 | 150 | 450 | 125 | 70 | 20 | 4(1+3) | 148 | 450 | 20 | 115 | 1.20A | 29 |
| 34074-20 | KESL-2040 | 200 | 400 | 173 | 70 | 20 | 4(4+3) | 198 | 400 | 20 | 115 | 0.68A | 34 |
| 34074-25 | KESL-2045 | 200 | 450 | 173 | 70 | 20 | 4(1+3) | 198 | 450 | 20 | 115 | 0.89A | 38 |
| 34074-30 | KESL-2050 | 200 | 500 | 173 | 70 | 20 | 4(1+3) | 198 | 500 | 20 | 115 | 1.10A | 42 |
| 34074-35 | KESL-2060 | 200 | 600 | 173 | 70 | 20 | 4(1+3) | 198 | 600 | 20 | 115 | 1.30A | 51 |
| 34074-40 | KESL-2550 | 250 | 500 | 225 | 85 | 27 | 4(4+3) | 248 | 500 | 20 | 115 | 1.36A | 62 |
| 34074-45 | KESL-3060 | 300 | 600 | 273 | 85 | 27 | 4(1+3) | 298 | 600 | 20 | 115 | 1.20A | 98 |
| 34074-50 | KESL-3070 | 300 | 700 | 273 | 85 | 27 | 4(1+3) | 298 | 700 | 20 | 115 | 1.50A | 114 |
| 34074-55 | KESL-3090 | 300 | 900 | 273 | 85 | 27 | 4(1+3) | 298 | 900 | 20 | 115 | 2.20A | 146 |
| 34074-60 | KESL-4060 | 400 | 600 | 373 | 85 | 27 | 4(4+3) | 398 | 600 | 20 | 115 | 1.75A | 135 |
| 34074-65 | KESL-4080 | 400 | 800 | 373 | 85 | 27 | 4(1+3) | 398 | 800 | 20 | 115 | 2.65A | 180 |
