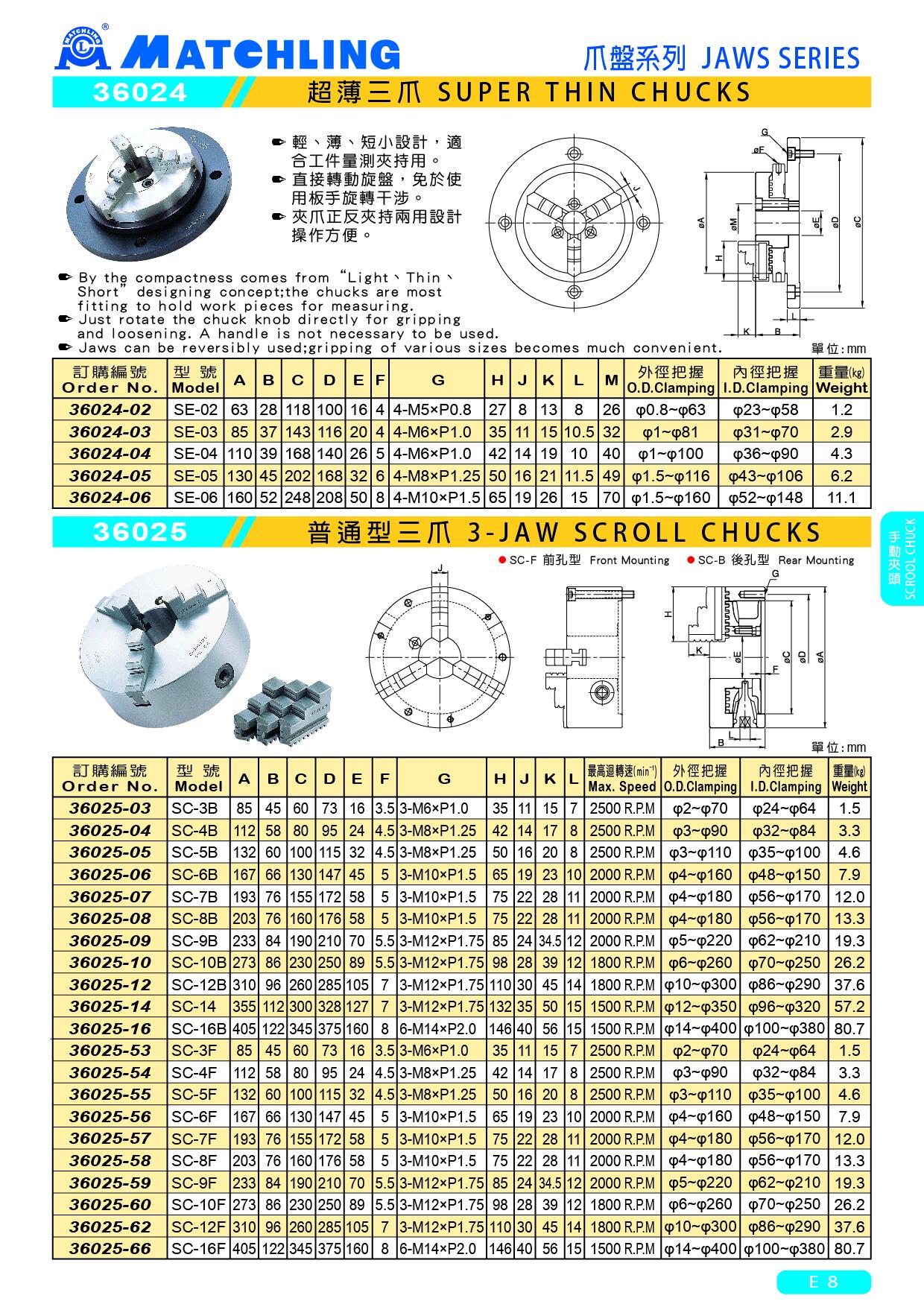

36024 超薄三爪
● 輕、薄、短小設計，適合工件量測夾持用。
● 直接轉動旋盤，免於使用板手旋轉干涉。
● 夾爪正反夾持兩用設計操作方便。
單位：mm
| 訂購編號 | 型號 | A | B | C | D | E | F | G | H | J | K | L | M | 外徑把握 | 內徑把握 | 重量 (kg) |
| 36024-02 | SE-02 | 63 | 28 | 118 | 100 | 16 | 4 | 4-M5xP0.8 | 27 | 8 | 13 | 8 | 26 | φ0.8~φ63 | φ23~φ58 | 1.2 |
| 36024-03 | SE-03 | 85 | 37 | 143 | 116 | 20 | 4 | 4-M6xP1.0 | 35 | 11 | 15 | 10.5 | 32 | φ1~φ81 | φ31~φ70 | 2.9 |
| 36024-04 | SE-04 | 110 | 39 | 168 | 140 | 26 | 5 | 4-M6xP1.0 | 42 | 14 | 19 | 10 | 40 | φ1~φ100 | φ36~φ90 | 4.3 |
| 36024-05 | SE-05 | 130 | 45 | 202 | 168 | 32 | 6 | 4-M8xP1.25 | 50 | 16 | 21 | 11.5 | 49 | φ1.5~φ116 | φ43~φ106 | 6.2 |
| 36024-06 | SE-06 | 160 | 52 | 248 | 208 | 50 | 8 | 4-M10xP1.5 | 65 | 19 | 26 | 15 | 70 | φ1.5~φ160 | φ52~φ148 | 11.1 |
