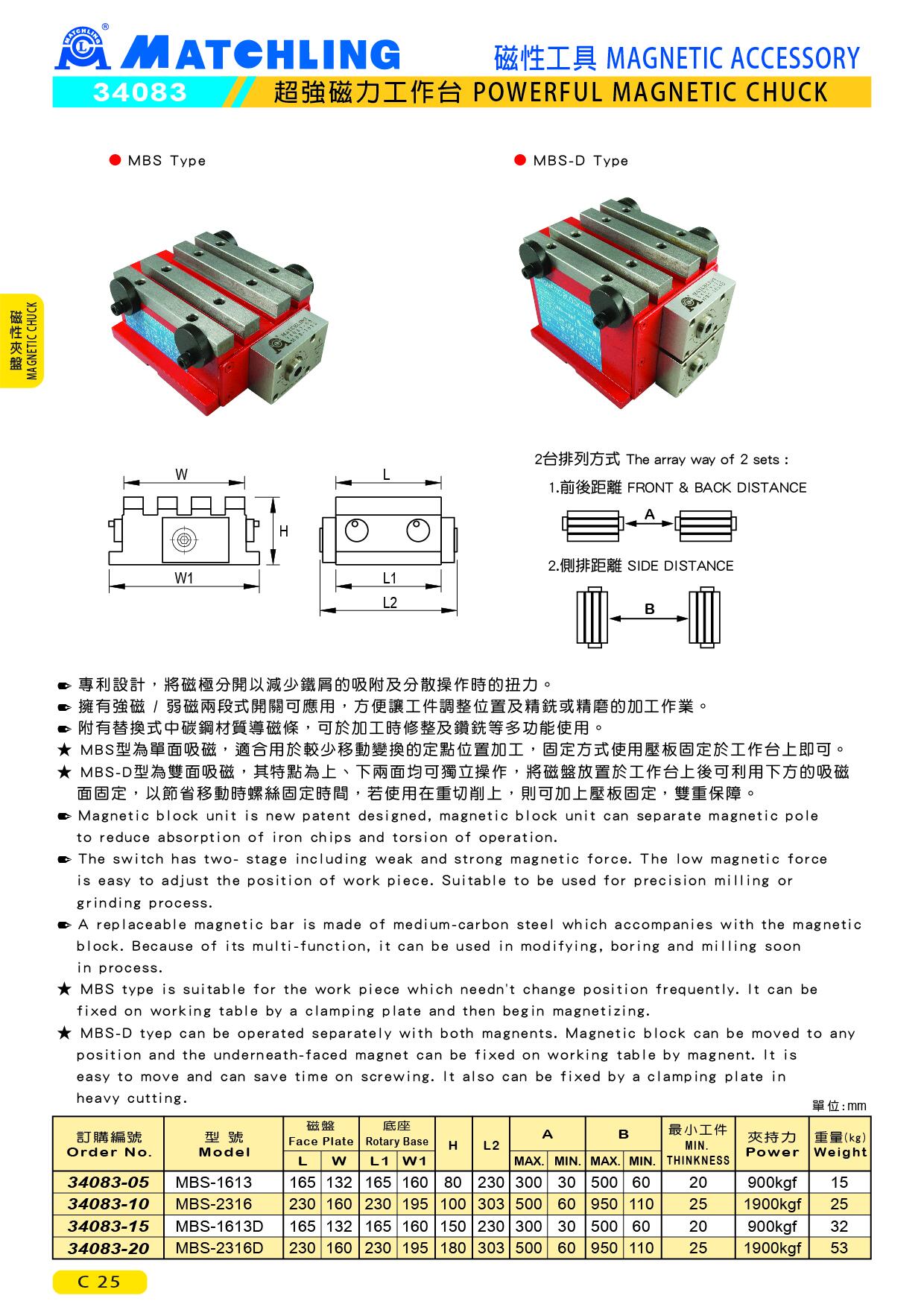

● 將磁極分開以減少鐵屑的吸附及分散操作時的扭力。
● 擁有強磁 / 弱磁兩段式開關可應用,方便讓工件調整位置及精銑或精磨的加工作業。
● 附有替換式中碳鋼材質導磁條,可於加工時修整及鑽銑等多功能使用。
★ MBS型為單面吸磁,適合用於較少移動變換的定點位置加工,固定方式使用壓板固定於工作台上即可。
★ MBS-D型為雙面吸磁,其特點為上、下兩面均可獨立操作,將磁盤放置於工作台上後可利用下方的吸磁面固定,以節省移動時螺絲固定時間,若使用在重切削上,則可加上壓板固定,雙重保障。
單位:mm
| 訂購編號 | 型號 | 磁盤 | 底座 | H | L2 | A | B | 最小工件 | 夾持力 | 重量 (kg) | |||
| L | W | L1 W1 | MAX. | MIN. | MAX. | MIN. | |||||||
| 34083-05 | MBS-1613 | 165 | 132 | 165 160 | 80 | 230 | 300 | 30 | 500 | 60 | 20 | 900kgf | 15 |
| 34083-10 | MBS-2316 | 230 | 160 | 230 195 | 150 | 230 | 500 | 60 | 950 | 110 | 25 | 1900kgf | 25 |
| 34083-15 | MBS-1613D | 165 | 132 | 165 160 | 150 | 230 | 300 | 30 | 500 | 60 | 20 | 900kgf | 32 |
| 34083-20 | MBS-2316D | 230 | 160 | 230 195 | 180 | 303 | 500 | 60 | 950 | 110 | 25 | 1900kgf | 53 |
