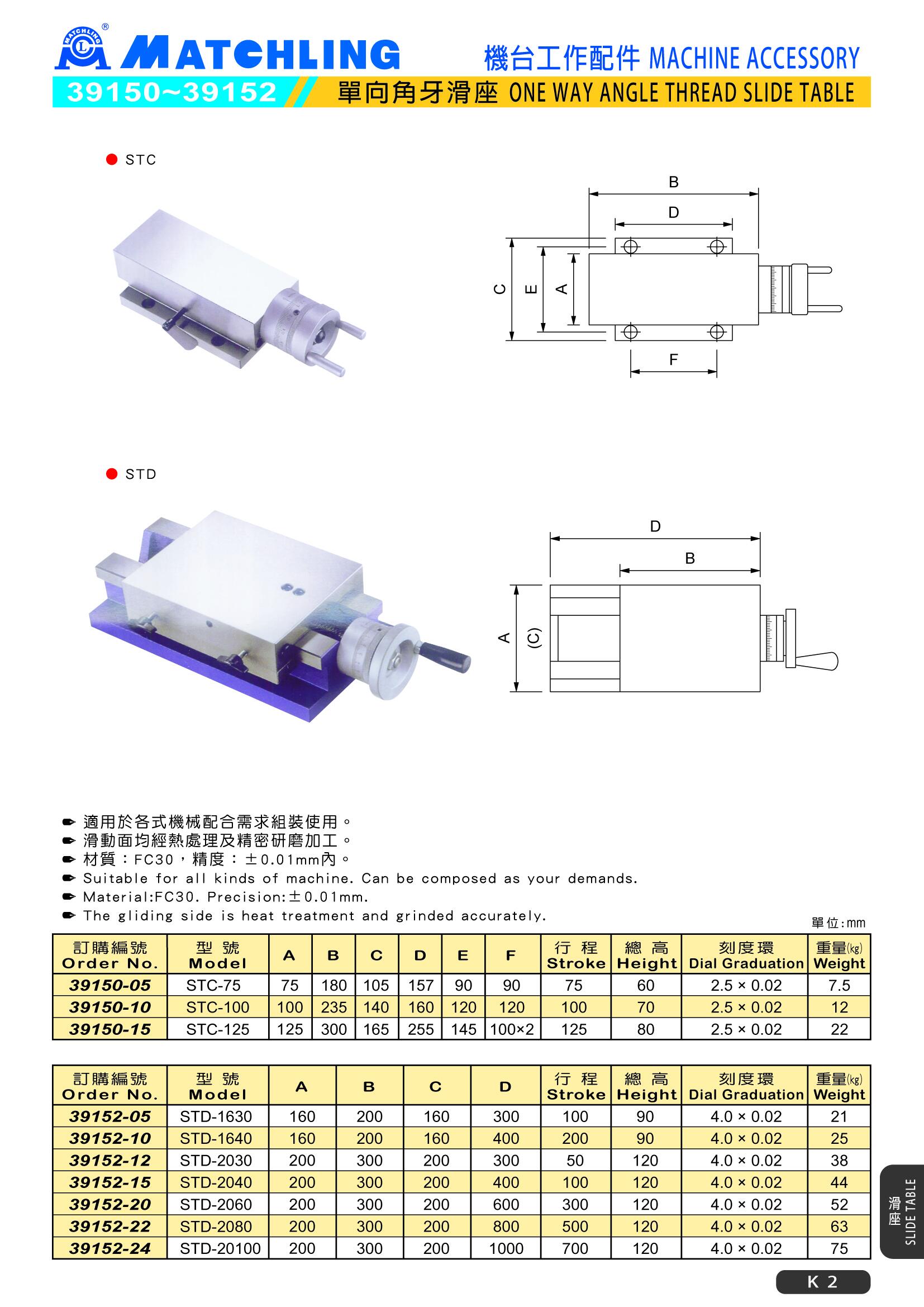

39152 單向角牙滑座
● 適用於各式機械配合需求組裝使用。
● 滑動面均經熱處理及精密研磨加工。
● 材質：FC30，精度：±0.01mm內。
單位：mm
| 訂購編號 | 型號 | A | B | C | D | 行程 | 總高 | 刻度環 | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 39152-05 | STD-1630 | 160 | 200 | 160 | 300 | 100 | 90 | 4.0*0.02 | 21 |
| 39152-10 | STD-1640 | 160 | 200 | 160 | 400 | 200 | 90 | 4.0*0.02 | 25 |
| 39152-12 | STD-2030 | 200 | 300 | 200 | 300 | 50 | 120 | 4.0*0.02 | 38 |
| 39152-15 | STD-2040 | 200 | 300 | 200 | 400 | 100 | 120 | 4.0*0.02 | 44 |
| 39152-20 | STD-2060 | 200 | 300 | 200 | 600 | 300 | 120 | 4.0*0.02 | 52 |
| 39152-22 | STD-2080 | 200 | 300 | 200 | 800 | 500 | 120 | 4.0*0.02 | 63 |
| 39152-24 | STD-20100 | 200 | 300 | 200 | 1000 | 700 | 120 | 4.0*0.02 | 75 |
