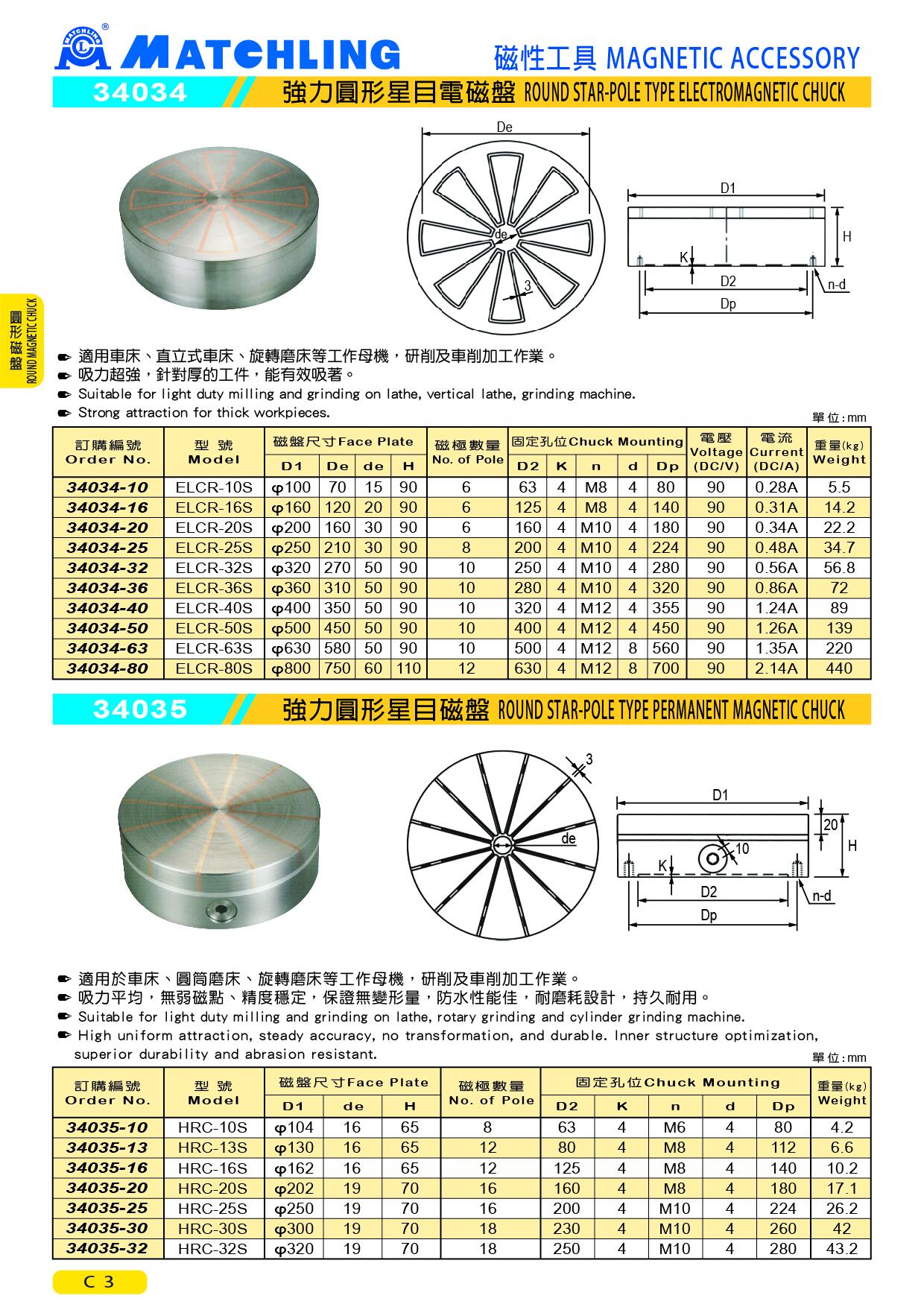

● 適用於車床、圓筒磨床、旋轉磨床等工作母機,研削及車削加工作業。
● 吸力平均,無弱磁點、精度穩定,保證無變形量,防水性能佳,耐磨耗設計,持久耐用。
unit:mm
| 訂購編號 | 型號 | 磁盤尺寸 | 磁極數量 | 固定孔位 | 重量 (kg) | ||||||
| D1 | de | H | D2 | K | n | d | Dp | ||||
| 34035-10 | HRC-10S | ϕ104 | 16 | 66 | 8 | 60 | 3 | M6 | 4 | 80 | 4.2 |
| 34035-13 | HRC-13S | ϕ130 | 16 | 65 | 12 | 80 | 4 | M8 | 4 | 112 | 6.6 |
| 34035-16 | HRC-16S | ϕ162 | 19 | 65 | 12 | 125 | 4 | M8 | 4 | 140 | 10.2 |
| 34035-20 | HRC-20S | ϕ202 | 19 | 70 | 16 | 160 | 4 | M8 | 4 | 180 | 17.1 |
| 34035-25 | HRC-25S | ϕ250 | 19 | 70 | 16 | 200 | 4 | M10 | 4 | 224 | 26.2 |
| 34035-30 | HRC-30S | ϕ300 | 19 | 70 | 18 | 230 | 4 | M10 | 4 | 260 | 42 |
| 34035-32 | HRC-32S | ϕ320 | 19 | 70 | 18 | 250 | 4 | M10 | 4 | 280 | 43.2 |
