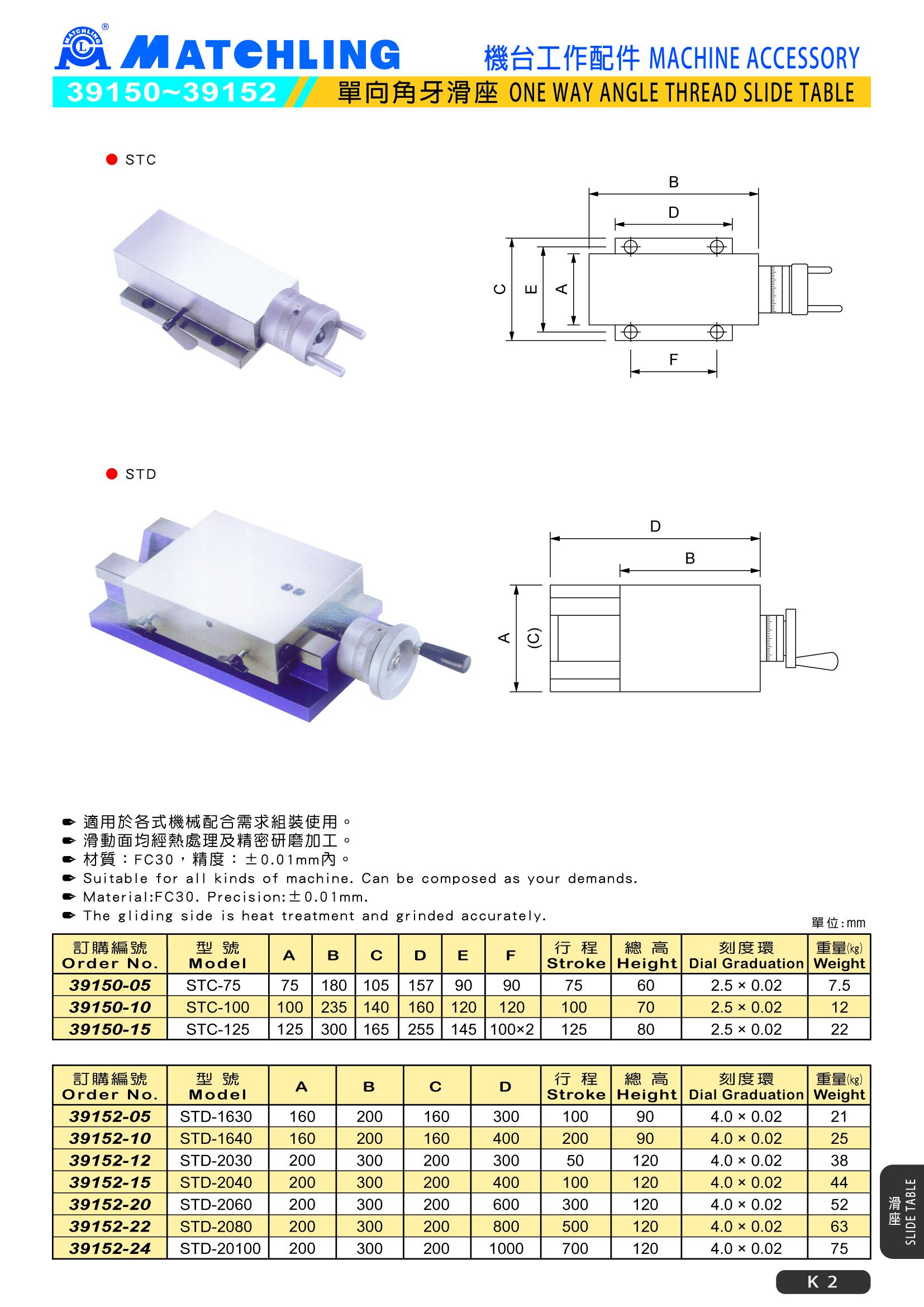

39150 單向角牙滑座
● 適用於各式機械配合需求組裝使用。
● 滑動面均經熱處理及精密研磨加工。
● 材質：FC30，精度：±0.01mm內。
單位：mm
| 訂購編號 | 型號 | A | B | C | D | E | F | 行程 | 總高 | 刻度環 | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 39150-05 | STC-75 | 75 | 180 | 105 | 157 | 90 | 90 | 75 | 60 | 2.5*0.02 | 7 |
| 39150-10 | STC-100 | 100 | 235 | 140 | 160 | 120 | 120 | 100 | 70 | 2.5*0.02 | 11 |
| 39150-15 | STC-125 | 120 | 300 | 165 | 255 | 145 | 100*2 | 125 | 80 | 4*0.02 | 21 |
