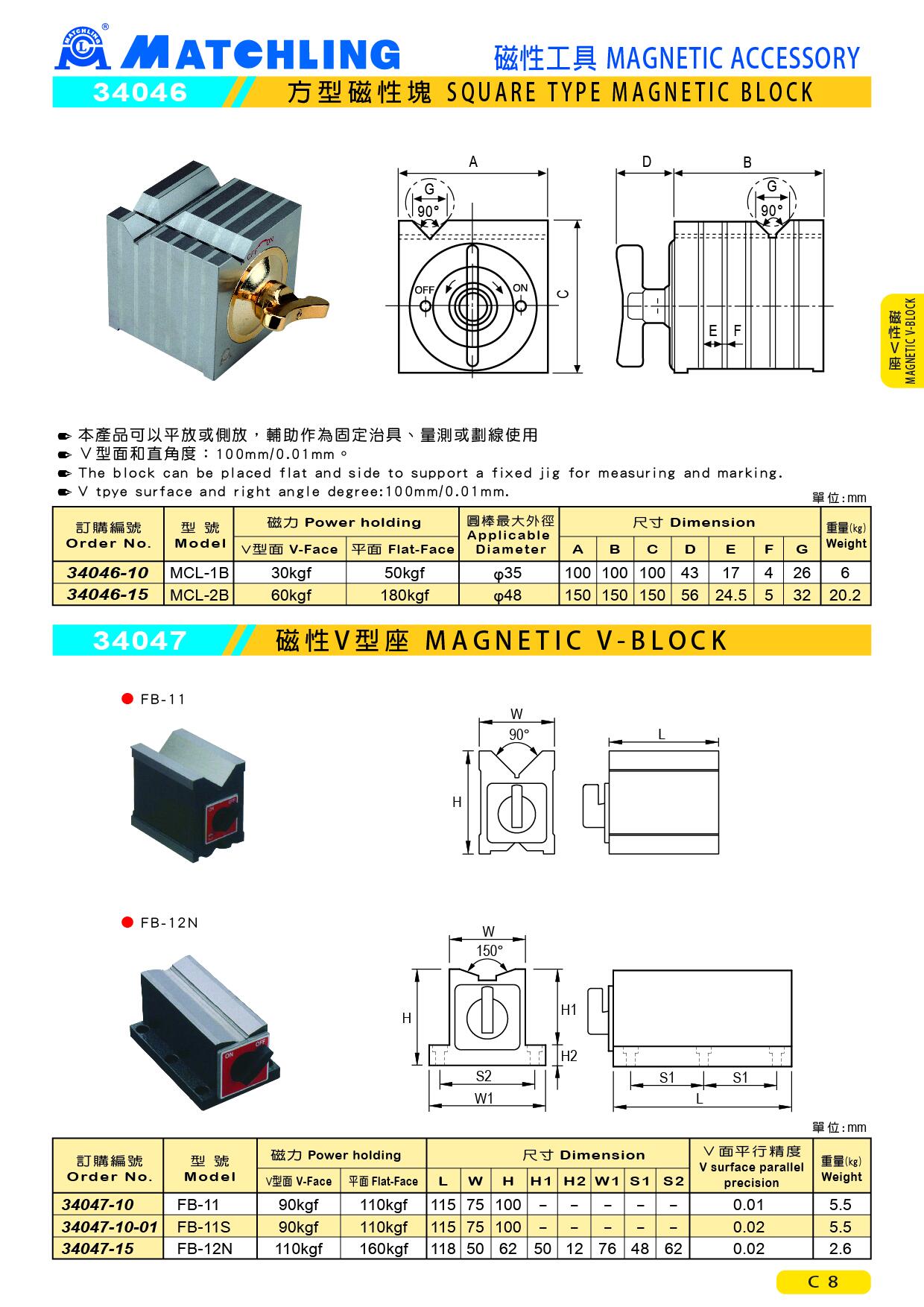

34047 磁性V型座
● FB-11: V型面平行精度:0.01mm內。
單位：mm
| 訂購編號 | 型號 | 磁力 | 尺寸 | Ｖ面平行精度 | 重量 (kg) | ||||||||
| V 面 | 平面 | L | W | H | H1 | H2 | W1 | S1 | S2 | ||||
| 34047-10 | FB-11 | 90kgf | 110kgf | 115 | 75 | 100 | - | - | - | - | - | 0.01 | 5.5 |
| 34047-10-01 | FB-11S | 90kgf | 110kgf | 115 | 75 | 100 | - | - | - | - | - | 0.02 | 5.5 |
| 34047-15 | FB-12N | 110kgf | 160kgf | 118 | 50 | 62 | 50 | 12 | 76 | 48 | 62 | 0.02 | 2.6 |
