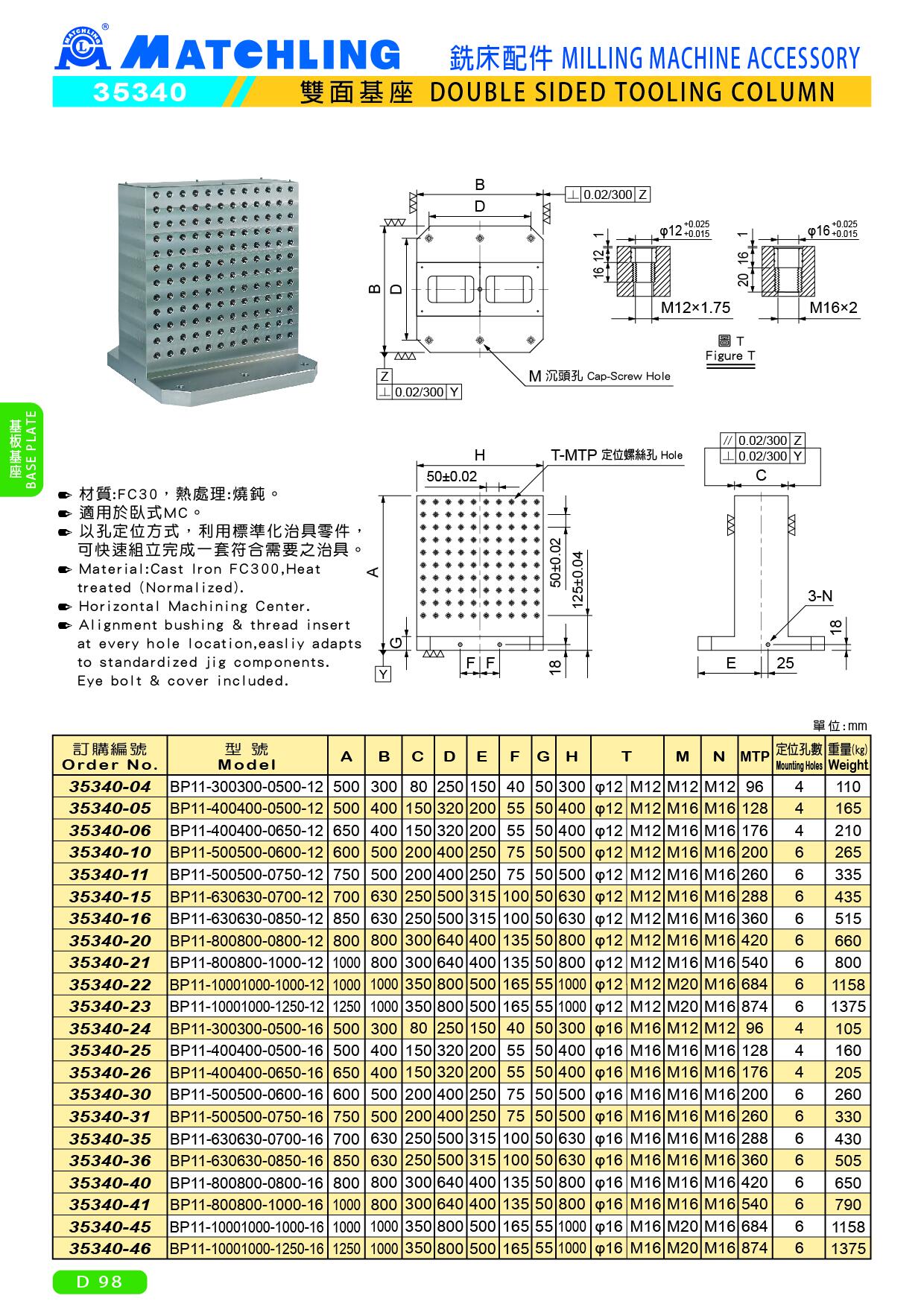

35340 雙面基座

產品簡介
規格

● 材質:FC30，熱處理:燒鈍。
● 適用於臥式MC。
● 以孔定位方式，利用標準化治具零件，可快速組立完成一套符合需要之治具。

單位：mm

訂購編號	型號	A	B	C	D	E	F	G	H	T		M	N	MTP	定位孔數	重量 (kg)
35340-04	BP11-300300-0500-12	500	300	80	250	150	40	50	300	φ12	M12	M12	M12	96	4	110
35340-05	BP11-400400-0500-12	500	400	150	320	200	55	50	400	φ12	M12	M16	M16	128	4	165
35340-06	BP11-400400-0650-12	650	400	150	320	200	55	50	400	φ12	M12	M16	M16	176	4	210
35340-10	BP11-500500-0600-12	600	500	200	400	250	75	50	500	φ12	M12	M16	M16	200	6	265
35340-11	BP11-500500-0750-12	750	500	200	400	250	75	50	500	φ12	M12	M16	M16	260	6	335
35340-15	BP11-630630-0700-12	700	630	250	500	315	100	50	630	φ12	M12	M16	M16	288	6	435
35340-16	BP11-630630-0850-12	850	630	250	500	315	100	50	630	φ12	M12	M16	M16	360	6	515
35340-20	BP11-800800-0800-12	800	800	300	640	400	135	50	800	φ12	M12	M16	M16	420	6	660
35340-21	BP11-800800-1000-12	1000	800	300	640	400	135	50	800	φ12	M12	M16	M16	540	6	800
35340-22	BP11-10001000-1000-12	1000	1000	350	800	500	165	55	1000	φ12	M12	M20	M16	684	6	1158
35340-23	BP11-10001000-1250-12	1250	1000	350	800	500	165	55	1000	φ12	M12	M20	M16	874	6	1375
35340-24	BP11-300300-0500-16	500	300	80	250	150	40	50	300	φ16	M16	M12	M12	96	4	105
35340-25	BP11-400400-0500-16	500	400	150	320	200	55	50	400	φ16	M16	M16	M16	128	4	160
35340-26	BP11-400400-0650-16	650	400	150	320	200	55	50	400	φ16	M16	M16	M16	176	4	205
35340-30	BP11-500500-0600-16	600	500	200	400	250	75	50	500	φ16	M16	M16	M16	200	6	260
35340-31	BP11-500500-0750-16	750	500	200	400	250	75	50	500	φ16	M16	M16	M16	260	6	330
35340-35	BP11-630630-0700-16	700	630	250	500	315	100	50	630	φ16	M16	M16	M16	288	6	430
35340-36	BP11-630630-0850-16	850	630	250	500	315	100	50	630	φ16	M16	M16	M16	360	6	505
35340-40	BP11-800800-0800-16	800	800	300	640	400	135	50	800	φ16	M16	M16	M16	420	6	650
35340-41	BP11-800800-1000-16	1000	800	300	640	400	135	50	800	φ16	M16	M16	M16	540	6	790
35340-45	BP11-10001000-1000-16	1000	1000	350	800	500	165	55	1000	φ16	M16	M20	M16	684	6	1158
35340-46	BP11-10001000-1250-16	1250	1000	350	800	500	165	55	1000	φ16	M16	M20	M16	874	6	1375
