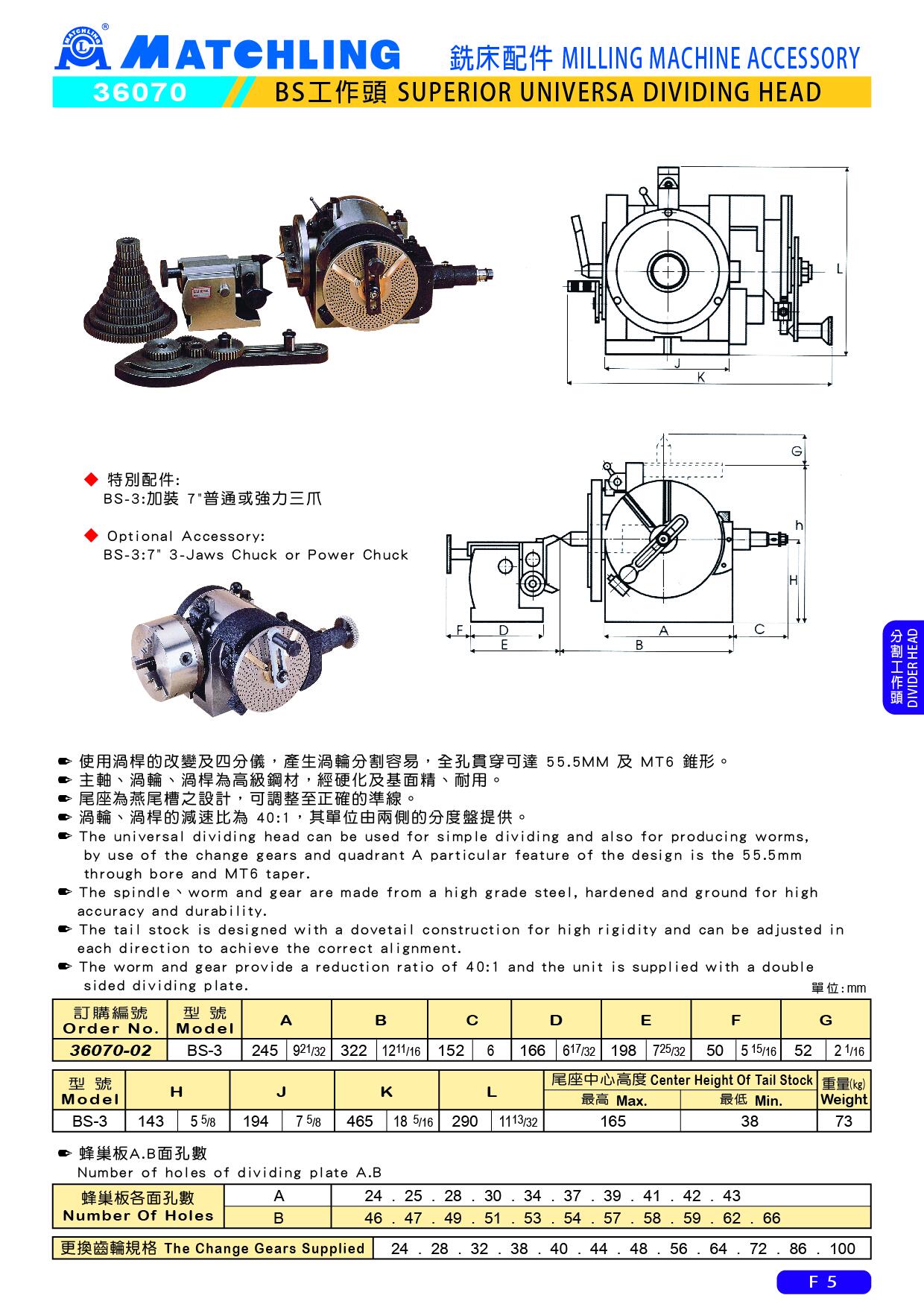

● 使用渦桿的改變及四分儀,產生渦輪分割容易,全孔貫穿可達 55.5MM 及 MT6 錐形。
● 主軸、渦輪、渦桿為高級鋼材,經硬化及基面精、耐用。
● 尾座為燕尾槽之設計,可調整至正確的準線。
● 渦輪、渦桿的減速比為 40:1,其單位由兩側的分度盤提供。
單位:mm
| 訂購編號 | 型號 | A | B | C | D | E | F | G | |||||||
| 36070-02 | BS-3 | 245 | 921/32 | 322 | 1211/16 | 152 | 6 | 166 | 617/32 | 198 | 725/32 | 50 | 515/16 | 52 | 21/16 |
單位:mm
| 型號 | H | h | J | K | L | 尾座中心高度 | 重量 (kg) | ||||||
| 最高 | 最低 | ||||||||||||
| BS-3 | 143 | 55/8 | 265 | 194 | 75/8 | 465 | 185/16 | 290 | 1113/32 | 165 | 38 | 132 | |
•蜂巢板A.B面孔數
| 蜂巢板各面孔數 | A | 24.25.28.30.34.37.39.41.42.43 |
| B | 46.47.49.51.53.54.57.58.59.62.66 |
| 更換齒輪規格 | 24 . 28 . 32 . 38 . 40 . 44 . 48 . 56 . 64 . 72 . 86 . 100 |
