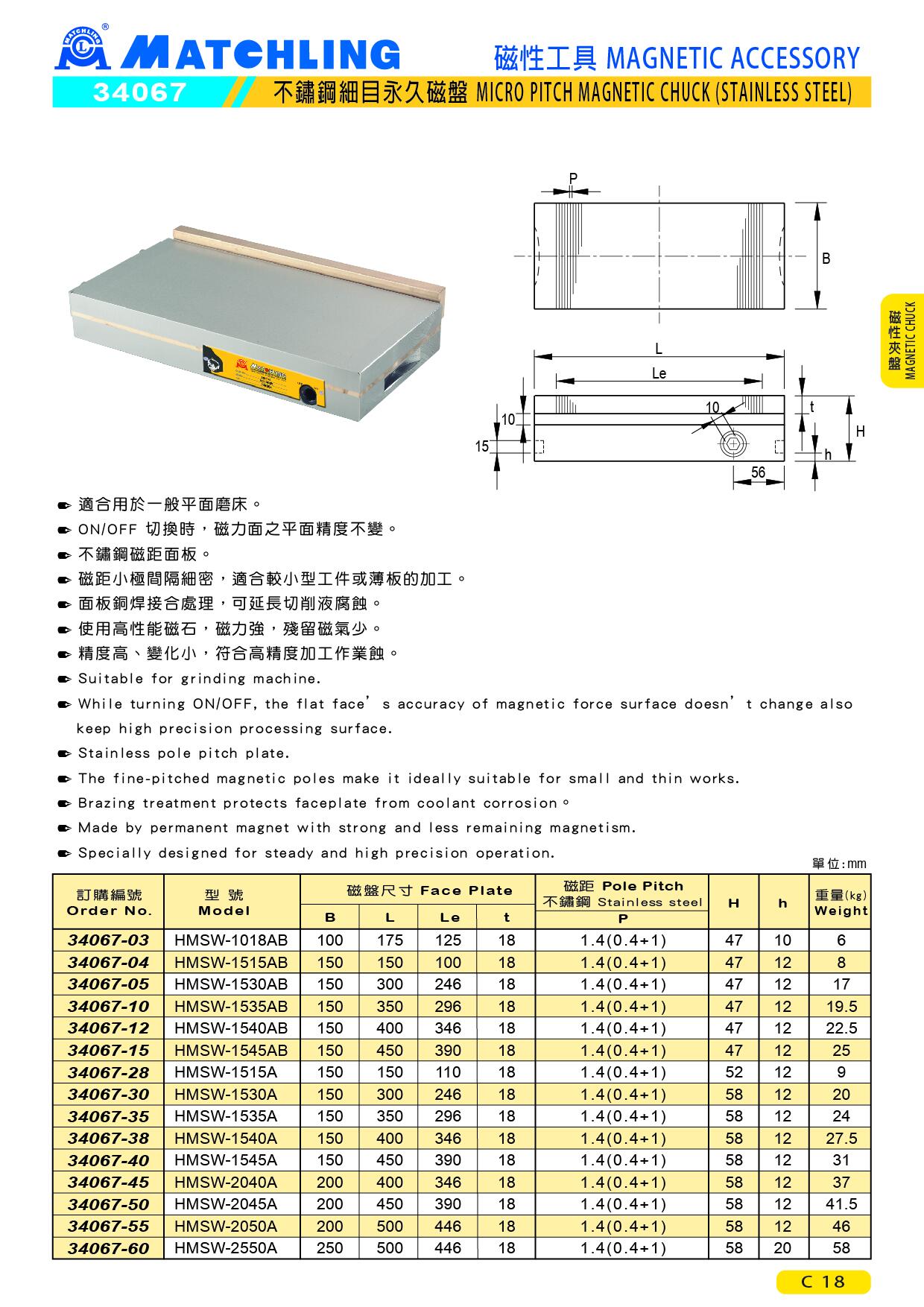

● 適合用於一般平面磨床。
● ON/OFF 切換時,磁力面之平面精度不變。
● 不鏽鋼磁距面板。
● 磁距小極間隔細密,適合較小型工件或薄板的加工。
● 面板銅焊接合處理,可延長切削液腐蝕。
● 使用高性能磁石,磁力強,殘留磁氣少。
● 精度高、變化小,符合高精度加工作業蝕。
單位:mm
| 訂購編號 | 型號 | 磁盤尺寸 | 磁距 不鏽鋼 | H | h | 重量 (kg) | |||
| B | L | Le | t | P | |||||
| 34067-03 | HMSW-1018AB | 100 | 175 | 125 | 18 | 1.4(0.4+1) | 47 | 10 | 6 |
| 34067-04 | HMSW-1515AB | 150 | 150 | 100 | 18 | 1.4(0.4+1) | 47 | 12 | 8 |
| 34067-05 | HMSW-1530AB | 150 | 300 | 246 | 18 | 1.4(0.4+1) | 47 | 12 | 17 |
| 34067-10 | HMSW-1535AB | 150 | 350 | 296 | 18 | 1.4(0.4+1) | 47 | 12 | 19.5 |
| 34067-12 | HMSW-1540AB | 150 | 400 | 346 | 18 | 1.4(0.4+1) | 47 | 12 | 22.5 |
| 34067-15 | HMSW-1545AB | 150 | 450 | 390 | 18 | 1.4(0.4+1) | 47 | 12 | 25 |
| 34067-28 | HMSW-1515A | 150 | 150 | 110 | 18 | 1.4(0.4+1) | 52 | 12 | 9 |
| 34067-30 | HMSW-1530A | 150 | 300 | 246 | 18 | 1.4(0.4+1) | 58 | 12 | 20 |
| 34067-35 | HMSW-1535A | 150 | 350 | 296 | 18 | 1.4(0.4+1) | 58 | 12 | 24 |
| 34067-38 | HMSW-1540A | 150 | 400 | 346 | 18 | 1.4(0.4+1) | 58 | 12 | 27.5 |
| 34067-40 | HMSW-1545A | 150 | 450 | 390 | 18 | 1.4(0.4+1) | 58 | 12 | 31 |
| 34067-45 | HMSW-2040A | 200 | 400 | 346 | 18 | 1.4(0.4+1) | 58 | 12 | 37 |
| 34067-50 | HMSW-2045A | 200 | 450 | 390 | 18 | 1.4(0.4+1) | 58 | 12 | 41.5 |
| 34067-55 | HMSW-2050A | 200 | 500 | 446 | 18 | 1.4(0.4+1) | 58 | 12 | 46 |
| 34067-60 | HMSW-2550A | 250 | 500 | 446 | 18 | 1.4(0.4+1) | 58 | 20 | 58 |
