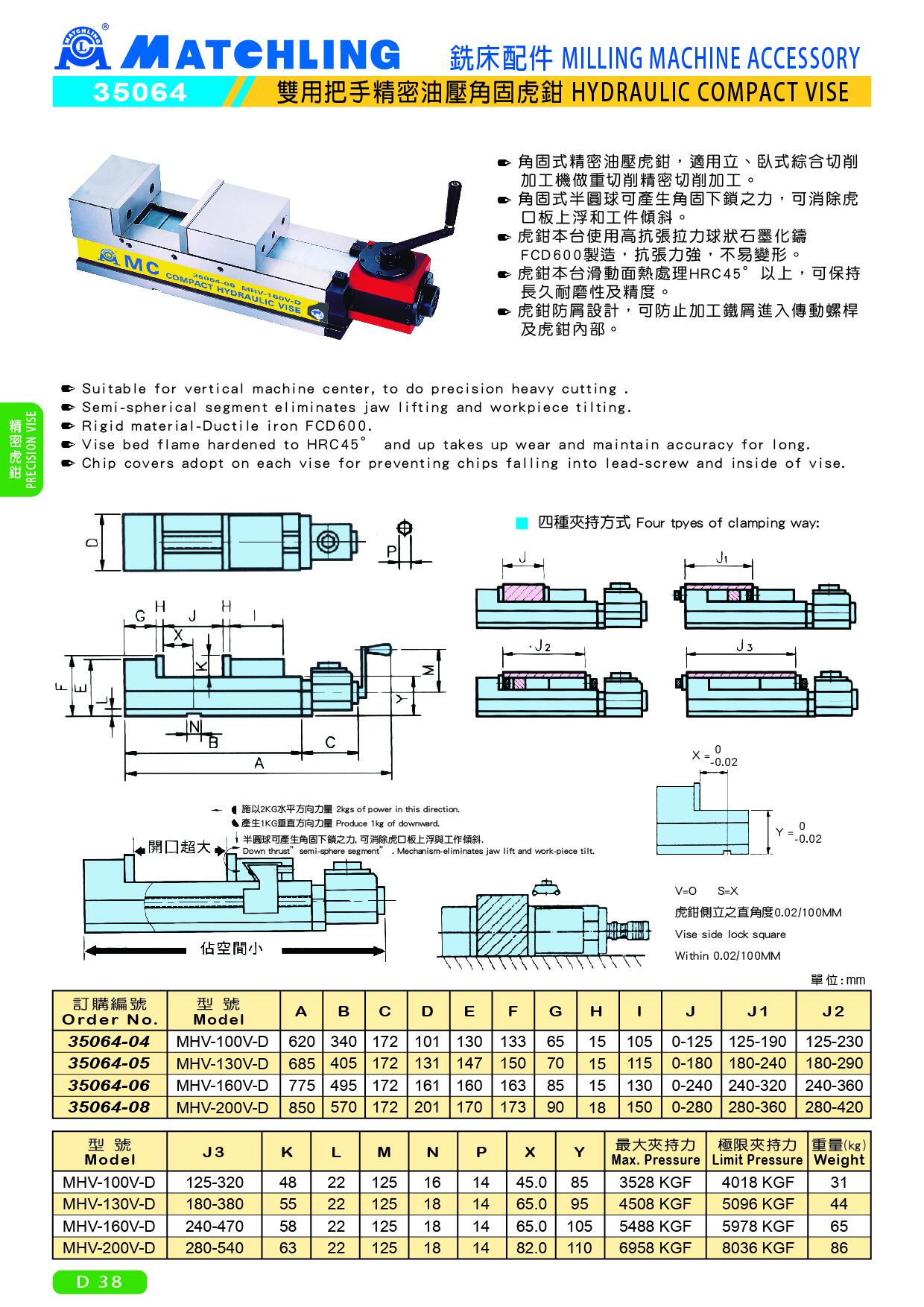

● 角固式精密油壓虎鉗,適用立、臥式綜合切削加工機做重切削精密切削加工。
● 角固式半圓球可產生角固下鎖之力,可消除虎口板上浮和工件傾斜。
● 虎鉗本台使用高抗張拉力球狀石墨化鑄FCD600製造,抗張力強,不易變形。
● 虎鉗本台滑動面熱處理HRC45°以上,可保持長久耐磨性及精度。
● 虎鉗防屑設計,可防止加工鐵屑進入傳動螺桿及虎鉗內部。
單位:mm
| 訂購編號 | 型號 | A | B | C | D | E | F | G | H | I | J | J1 | J2 | |||||||
| 35064-04 | MHV-100V-D | 620 | 340 | 172 | 101 | 130 | 133 | 65 | 15 | 105 | 0-125 | 125-190 | 125-230 | |||||||
| 35064-05 | MHV-130V-D | 685 | 405 | 172 | 131 | 147 | 150 | 70 | 15 | 115 | 0-180 | 180-240 | 180-290 | |||||||
| 35064-06 | MHV-160V-D | 775 | 495 | 172 | 161 | 160 | 163 | 85 | 15 | 130 | 0-240 | 240-320 | 240-360 | |||||||
| 35064-08 | MHV-200V-D | 850 | 570 | 172 | 201 | 170 | 173 | 90 | 18 | 150 | 0-280 | 280-360 | 280-420 | |||||||
單位:mm
| 型號 | J3 | K | L | M | N | P | X | Y | 最大夾持力 | 極限夾持力 | 重量 (kg) | |||||||||
| MHV-100V-D | 125-320 | 48 | 22 | 125 | 16 | 14 | 45.0 | 85 | 3528 KGF | 4018 KGF | 31 | |||||||||
| MHV-130V-D | 180-380 | 55 | 22 | 125 | 18 | 14 | 65.0 | 95 | 4508 KGF | 5096 KGF | 44 | |||||||||
| MHV-160V-D | 240-470 | 58 | 22 | 125 | 18 | 14 | 65.0 | 105 | 5488 KGF | 5978 KGF | 65 | |||||||||
| MHV-200V-D | 280-540 | 63 | 22 | 125 | 18 | 14 | 82.0 | 110 | 6958 KGF | 8036 KGF | 86 | |||||||||
