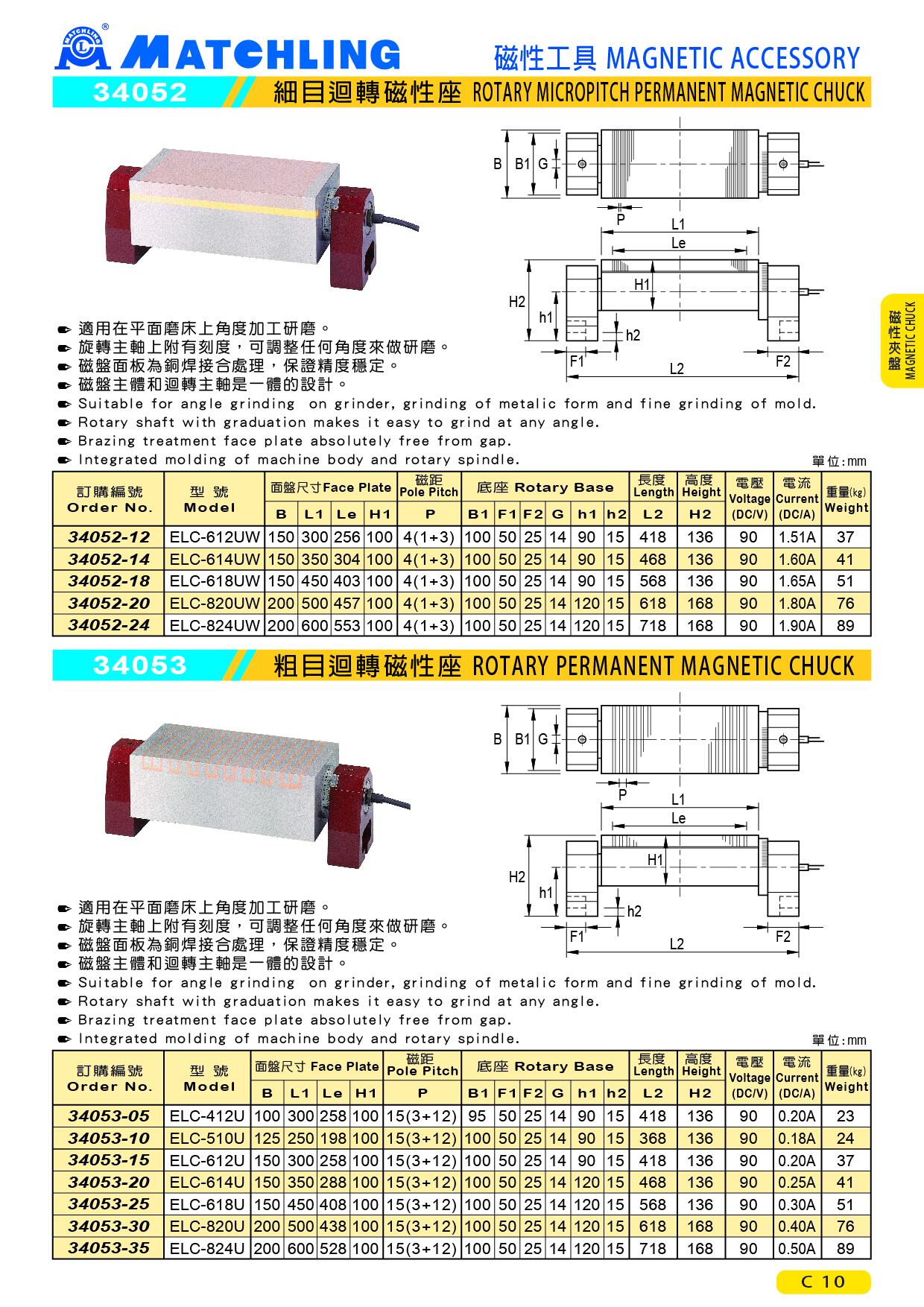

34053 粗目迴轉電磁盤
● 適用在平面磨床上角度加工研磨。
● 旋轉主軸上附有刻度，可調整任何角度來做研磨。
● 磁盤面板為銅焊接合處理，保證精度穩定。
● 磁盤主體和迴轉主軸是一體的設計。
單位：mm
| 訂購編號 | 型號 | 面盤尺寸 | 磁距 | 底座 | 長度 | 高度 | 電壓 (DC/V) | 電流 (DC/A) | Weight (kg） | ||||||||
| B | L1 | Le | H1 | P | B1 | F1 | F2 | G | h1 | h2 | L2 | H2 | |||||
| 34053-05 | ELC-412U | 100 | 300 | 258 | 100 | 15(3 + 12) | 95 | 50 | 25 | 14 | 90 | 15 | 418 | 136 | 90 | 0.20A | 23 |
| 34053-10 | ELC-510U | 125 | 250 | 198 | 100 | 15(3 + 12) | 100 | 50 | 25 | 14 | 90 | 15 | 368 | 136 | 90 | 0.18A | 24 |
| 34053-15 | ELC-612U | 150 | 300 | 258 | 100 | 15(3 + 12) | 100 | 50 | 25 | 14 | 90 | 15 | 418 | 136 | 90 | 0.20A | 37 |
| 34053-20 | ELC-614U | 150 | 350 | 288 | 100 | 15(3 + 12) | 100 | 50 | 25 | 14 | 120 | 15 | 468 | 136 | 90 | 0.25A | 41 |
| 34053-25 | ELC-618U | 150 | 450 | 408 | 100 | 15(3 + 12) | 100 | 50 | 25 | 14 | 120 | 15 | 568 | 136 | 90 | 0.30A | 51 |
| 34053-30 | ELC-820U | 200 | 500 | 438 | 100 | 15(3 + 12) | 100 | 50 | 25 | 14 | 120 | 15 | 618 | 168 | 90 | 0.40A | 76 |
| 34053-35 | ELC-824U | 200 | 600 | 528 | 100 | 15(3 + 12) | 100 | 50 | 25 | 14 | 120 | 15 | 718 | 168 | 90 | 0.50A | 89 |
