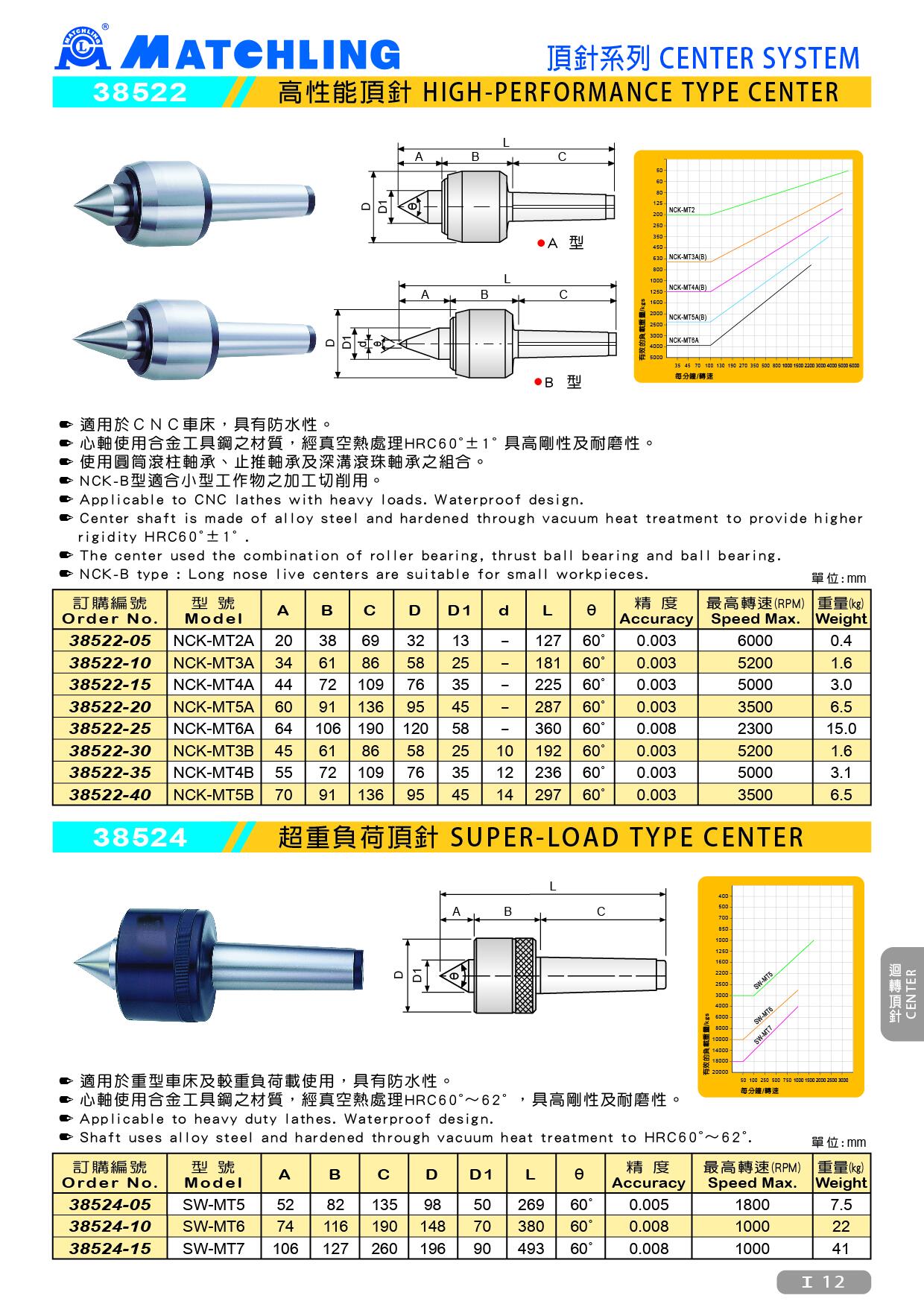

38522 高性能頂針
● 此頂針適用於CNC車床，具有防水性。
● 心軸使用合金工具鋼之材質，經真空熱處理HRC60˚±1˚ 具高剛性及耐磨性。
● 使用圓筒滾柱軸承、止推軸承及深溝滾珠軸承之組合。
● NCK-B型適合小型工作物之加工切削用。
單位：mm
| 訂購編號 | 型號 | A | B | C | D | D1 | d | L | θ | 精度 | 最高轉速 (RPM) | 重量 (kg) |
| 38522-05 | NCK-MT2A | 20 | 38 | 69 | 32 | 13 | - | 127 | 60° | 0.003 | 6000 | 0.4 |
| 38522-10 | NOK-MT3A | 34 | 61 | 86 | 58 | 25 | - | 181 | 60° | 0.003 | 5200 | 1.6 |
| 38522-15 | NCK-MT4A | 44 | 72 | 109 | 76 | 35 | - | 225 | 60° | 0.003 | 5000 | 3.0 |
| 38522-20 | NCK-MT5A | 60 | 91 | 136 | 95 | 45 | - | 287 | 60° | 0.003 | 3500 | 6.5 |
| 38522-25 | NCK-MT6A | 64 | 106 | 190 | 120 | 58 | - | 360 | 60° | 0.008 | 2300 | 15.0 |
| 38522-30 | NCK-MT3B | 45 | 61 | 86 | 58 | 25 | 10 | 192 | 60° | 0.003 | 5200 | 1.6 |
| 38522-35 | NCK-MT4B | 55 | 72 | 109 | 76 | 35 | 12 | 236 | 60° | 0.003 | 5000 | 3.1 |
| 38522-40 | NCK-MT5B | 70 | 91 | 136 | 95 | 45 | 14 | 297 | 60° | 0.003 | 3500 | 6.5 |
