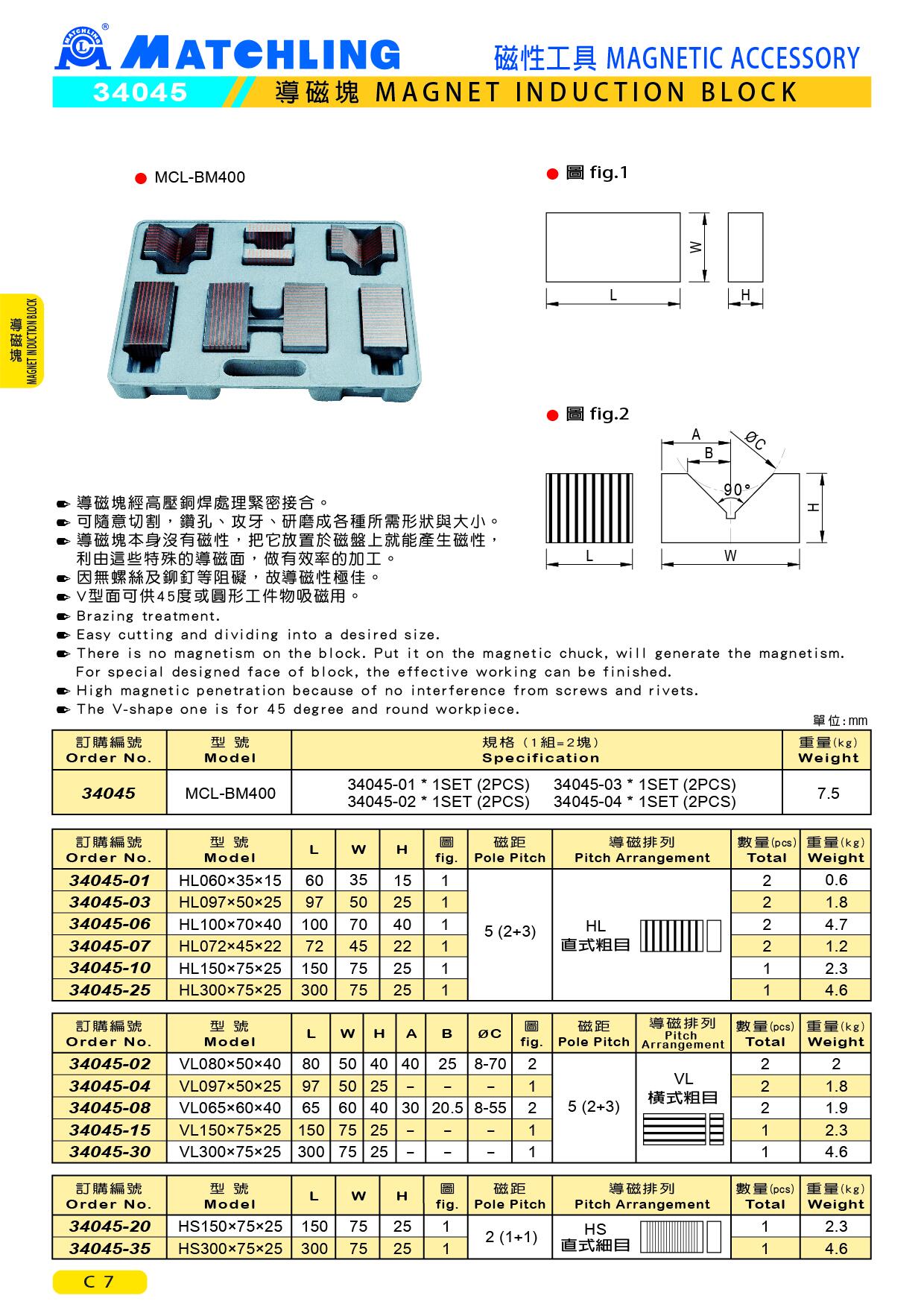

34045 導磁塊
● 導磁塊經高壓銅焊處理緊密接合。
● 可隨意切割，鑽孔、攻牙、研磨成各種所需形狀與大小。
● 導磁塊本身沒有磁性，把它放置於磁盤上就能產生磁性，利由這些特殊的導磁面，做有效率的加工。
● 因無螺絲及鉚釘等阻礙，故導磁性極佳。
● V型面可供45度或圓形工件物吸磁用。
單位：mm
| 訂購編號 | 型號 | 規格 （1組＝２塊） | 重量 (kg) |
| 34045 | MCL-BM400 | 34045-01 * 1組 34045-03 * 1組 34045-02 * 1組 34045-04 * 1組 | 7.5 |
單位：mm
| 訂購編號 | 型號 | L | W | H | 圖 | 導磁排列／磁距 | 數量 (pcs) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| 34045-01 | HL060*35*15 | 60 | 35 | 15 | 1 | HL 5(2+3) | 2 | 0.6 |
| 34045-03 | HL097*50*25 | 97 | 50 | 25 | 1 | HL 5(2+3) | 2 | 1.8 |
| 34045-06 | HL100*70*40 | 100 | 70 | 40 | 1 | HL 5(2+3) | 2 | 4.7 |
| 34045-07 | HL072*45*22 | 72 | 45 | 22 | 1 | HL 5(2+3) | 2 | 1.2 |
| 34045-10 | HL150*75*25 | 150 | 75 | 25 | 1 | HL 5(2+3) | 1 | 2.3 |
| 34045-25 | HL300*75*25 | 300 | 75 | 25 | 1 | HL 5(2+3) | 1 | 4.6 |
單位：mm
| 訂購編號 | 型號 | L | W | H | A | B | ØC | 圖 | 導磁排列／磁距 | 數量 (pcs) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 34045-02 | VL080*50*40 | 80 | 50 | 15 | 40 | 25 | 8-70 | 2 | VL 5(2+3) | 2 | 2 |
| 34045-04 | VL097*50*25 | 97 | 50 | 25 | - | - | - | 1 | VL 5(2+3) | 2 | 1.8 |
| 34045-08 | VL100*70*40 | 100 | 70 | 40 | 30 | 20.5 | 8-55 | 2 | VL 5(2+3) | 2 | 1.9 |
| 34045-15 | VL072*45*22 | 72 | 45 | 22 | - | - | - | 1 | VL 5(2+3) | 1 | 2.3 |
| 34045-30 | VL150*75*25 | 150 | 75 | 25 | - | - | - | 1 | VL 5(2+3) | 1 | 4.6 |
單位：mm
| 訂購編號 | 型號 | L | W | H | 圖 | 導磁排列／磁距 | 數量 (pcs) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 34045-20 | HS150*75*25 | 150 | 75 | 25 | 1 | HS 2(1+1) | 1 | 2.3 |
| 34045-35 | HS300*75*25 | 300 | 75 | 25 | 1 | HS 2(1+1) | 1 | 4.6 |
