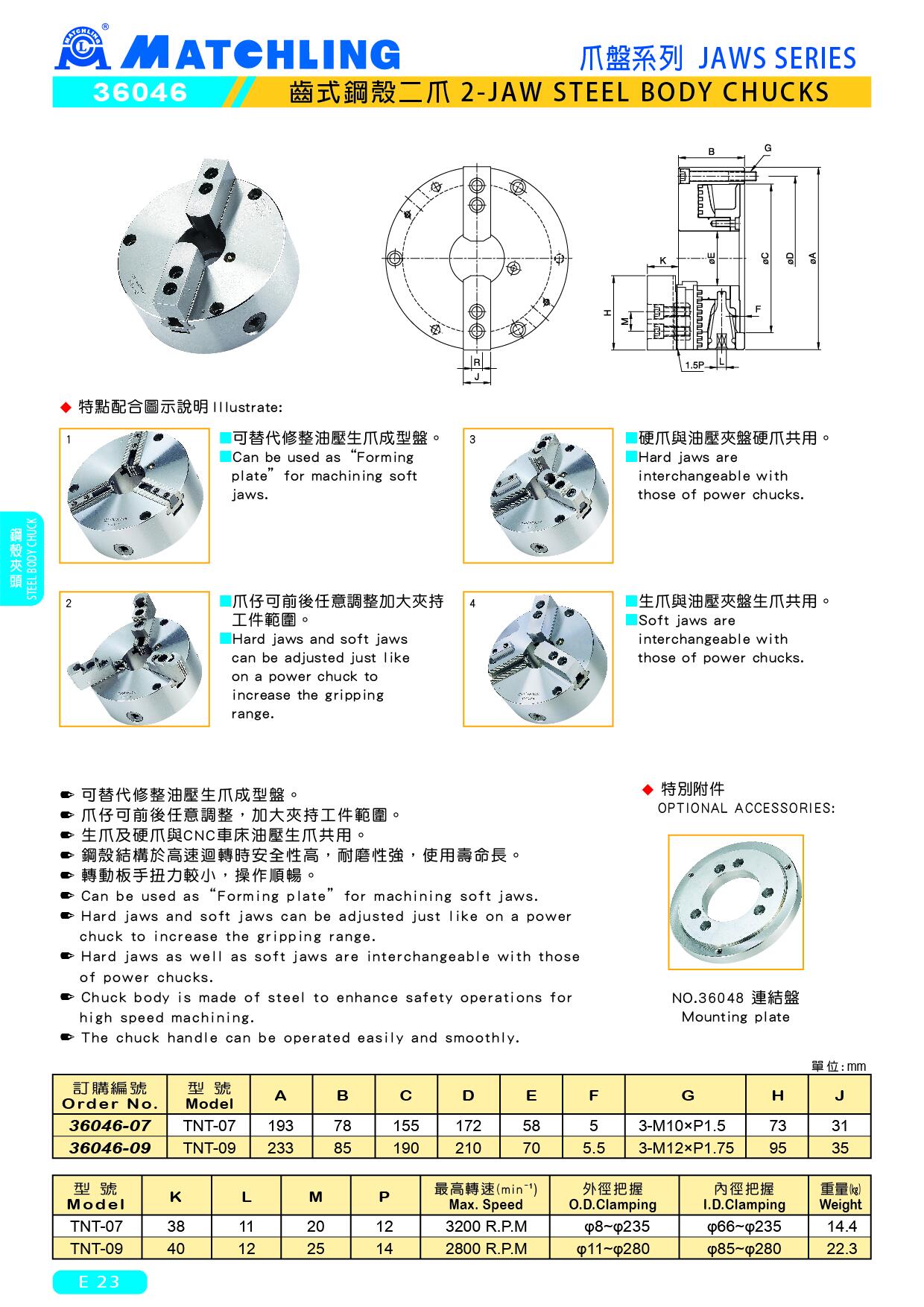

● 可替代修整油壓生爪成型盤。
● 爪仔可前後任意調整,加大夾持工件範圍。
● 生爪及硬爪與CNC車床油壓生爪共用。
● 鋼殼結構於高速迴轉時安全性高,耐磨性強,使用壽命長。
● 轉動板手扭力較小,操作順暢。
單位:mm
| 訂購編號 | 型號 | A | B | C | D | E | F | G | H | J | |||||||
| 36046-07 | TNT-07 | 193 | 78 | 155 | 172 | 58 | 5 | 3-M10xP1.5 | 73 | 31 | |||||||
| 36046-09 | TNT-09 | 233 | 85 | 190 | 210 | 70 | 5.5 | 3-M12xP1.75 | 95 | 35 | |||||||
| 型號 | K | L | M | P | 最高迴轉速 (min-1) | 外徑把握 | 內徑把握 | 重量 (kg) | |||||||||
| TNT-07 | 38 | 11 | 20 | 12 | 3200 R.P.M | φ8~ φ235 | φ66~ φ235 | 14.4 | |||||||||
| TNT-09 | 40 | 12 | 25 | 14 | 2800 R.P.M | φ1~φ280 | φ85~ φ280 | 22.3 | |||||||||
