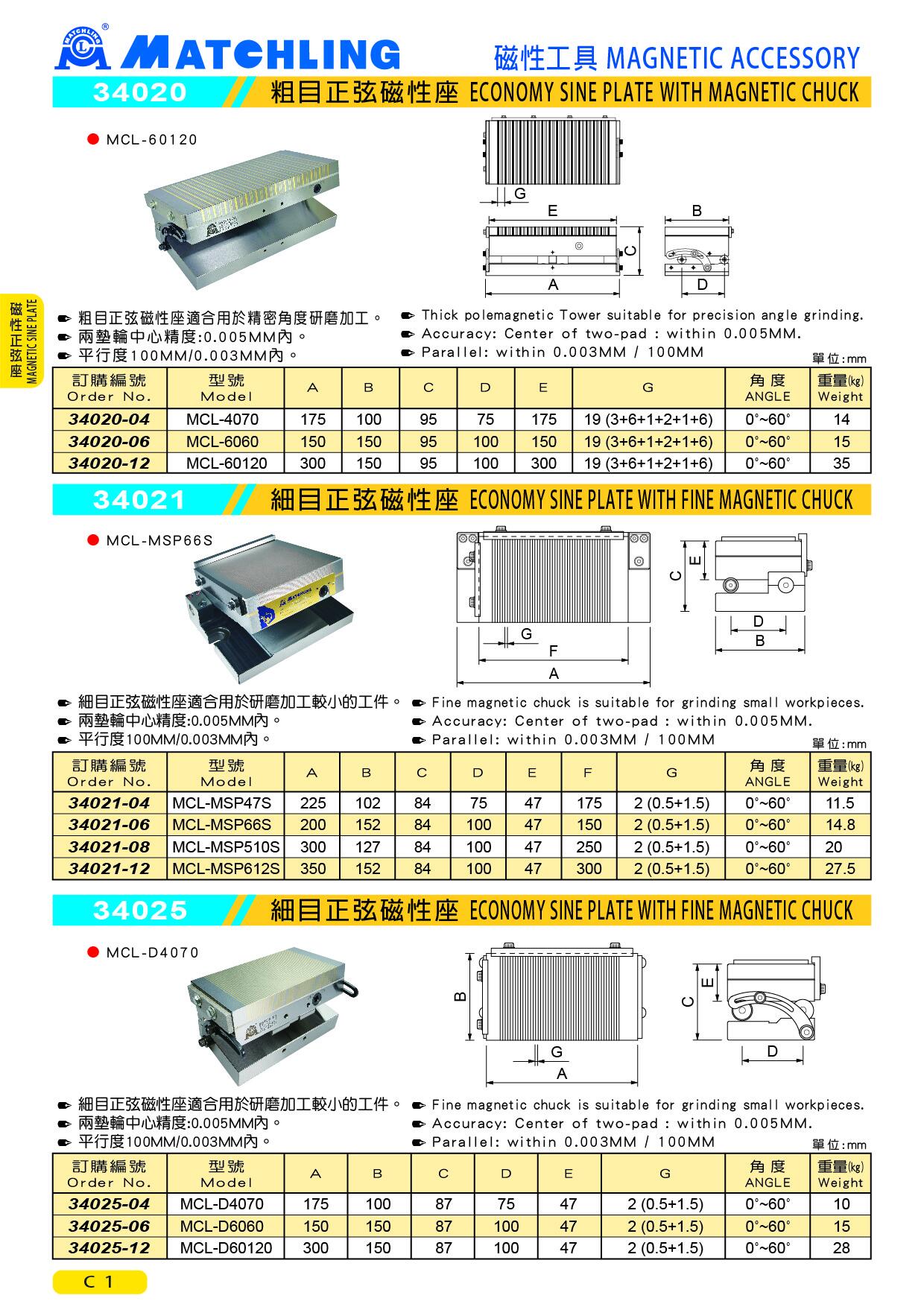

34021 細目正弦磁性座
The sine carrier with magnetic clamping plate is used for gauge-precise processing and checking of surfaces and angle surfaces.
● 細目正弦磁性座適合用於研磨加工較小的工件。
● 兩墊輪中心精度:0.005MM內。
● 平行度100MM/0.003MM內。
單位：mm
| 訂購編號 | 型號 | A | B | C | D | E | G | 角度 | 重量 (kg) |
| 34021-04 | MCL-MSP47S | 225 | 102 | 87 | 75 | 47 | 2 (0.5+1.5) | 0°〜60° | 11.5 |
| 34021-06 | MCL-MSP66S | 200 | 152 | 87 | 100 | 47 | 2 (0.5+1.5) | 0°〜60° | 14.8 |
| 34021-08 | MCL-MSP510S | 300 | 127 | 87 | 100 | 47 | 2 (0.5+1.5) | 0°〜60° | 20 |
| 34021-12 | MCL-MSP612S | 350 | 152 | 87 | 100 | 47 | 2 (0.5+1.5) | 0°〜60° | 28 |
