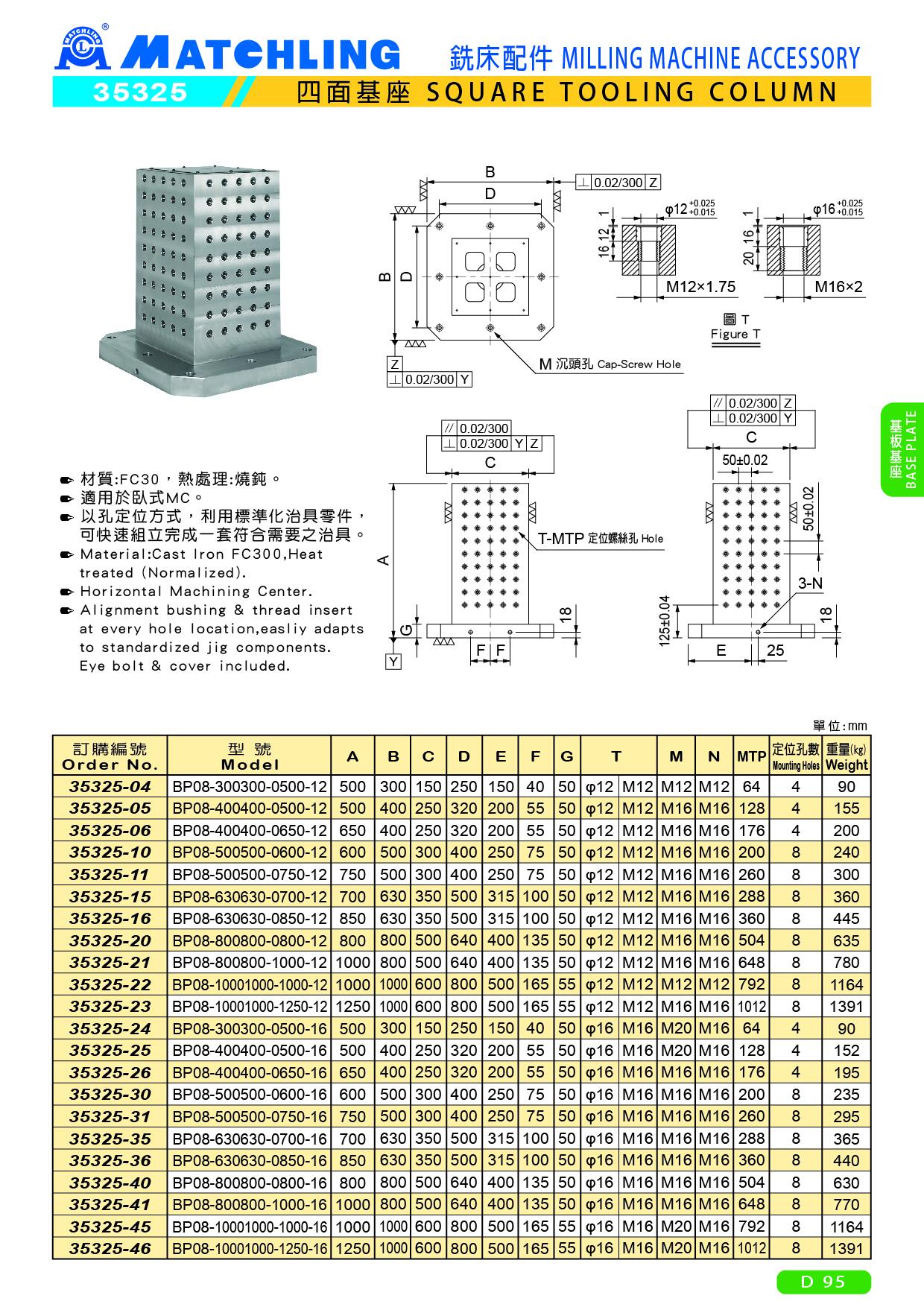

35325 四面基座

產品簡介
規格

● 材質:FC30，熱處理:燒鈍。
● 適用於臥式MC。
● 以孔定位方式，利用標準化治具零件，可快速組立完成一套符合需要之治具。

單位：mm

訂購編號	型號	A	B	C	D	E	F	G	T		M	N	MTP	定位孔數	重量 (kg)
35325-04	BP08-300300-0500-12	500	300	150	250	150	40	50	φ12	M12	M12	M12	64	4	90
35325-05	BP08-400400-0500-12	500	400	250	320	200	55	50	φ12	M12	M16	M16	128	4	155
35325-06	BP08-400400-0650-12	650	400	250	320	200	55	50	φ12	M12	M16	M16	176	4	200
35325-10	BP08-500500-0600-12	600	500	300	400	250	75	50	φ12	M12	M16	M16	200	8	240
35325-11	BP08-500500-0750-12	750	500	300	400	250	75	50	φ12	M12	M16	M16	260	8	300
35325-15	BP08-630630-0700-12	700	630	350	500	315	100	50	φ12	M12	M16	M16	288	8	360
35325-16	BP08-630630-0850-12	850	630	350	500	315	100	50	φ12	M12	M16	M16	360	8	445
35325-20	BP08-800800-0800-12	800	800	500	640	400	135	50	φ12	M12	M16	M16	504	8	635
35325-21	BP08-800800-1000-12	1000	800	500	640	400	135	50	φ12	M12	M16	M16	648	8	780
35325-22	BP08-10001000-1000-12	1000	1000	600	800	500	165	55	φ12	M12	M12	M12	792	8	1164
35325-23	BP08-10001000-1250-12	1250	1000	600	800	500	165	55	φ12	M12	M16	M16	1012	8	1391
35325-24	BP08-300300-0500-16	500	300	150	250	150	40	50	φ16	M16	M20	M16	64	4	90
35325-25	BP08-400400-0500-16	500	400	250	320	200	55	50	φ16	M16	M20	M16	128	4	152
35325-26	BP08-400400-0650-16	650	400	250	320	200	55	50	φ16	M16	M16	M16	176	4	195
35325-30	BP08-500500-0600-16	600	500	300	400	250	75	50	φ16	M16	M16	M16	200	8	235
35325-31	BP08-500500-0750-16	750	500	300	400	250	75	50	φ16	M16	M16	M16	260	8	295
35325-35	BP08-630630-0700-16	700	630	350	500	315	100	50	φ16	M16	M16	M16	288	8	365
35325-36	BP08-630630-0850-16	850	630	350	500	315	100	50	φ16	M16	M16	M16	360	8	440
35325-40	BP08-800800-0800-16	800	800	500	640	400	135	50	φ16	M16	M16	M16	504	8	630
35325-41	BP08-800800-1000-16	1000	800	500	640	400	135	50	φ16	M16	M16	M16	648	8	770
35325-45	BP08-10001000-1000-16	1000	1000	600	800	500	165	55	φ16	M16	M20	M16	792	8	1164
35325-46	BP08-10001000-1250-16	1250	1000	600	800	500	165	55	φ16	M16	M20	M16	1012	8	1391
