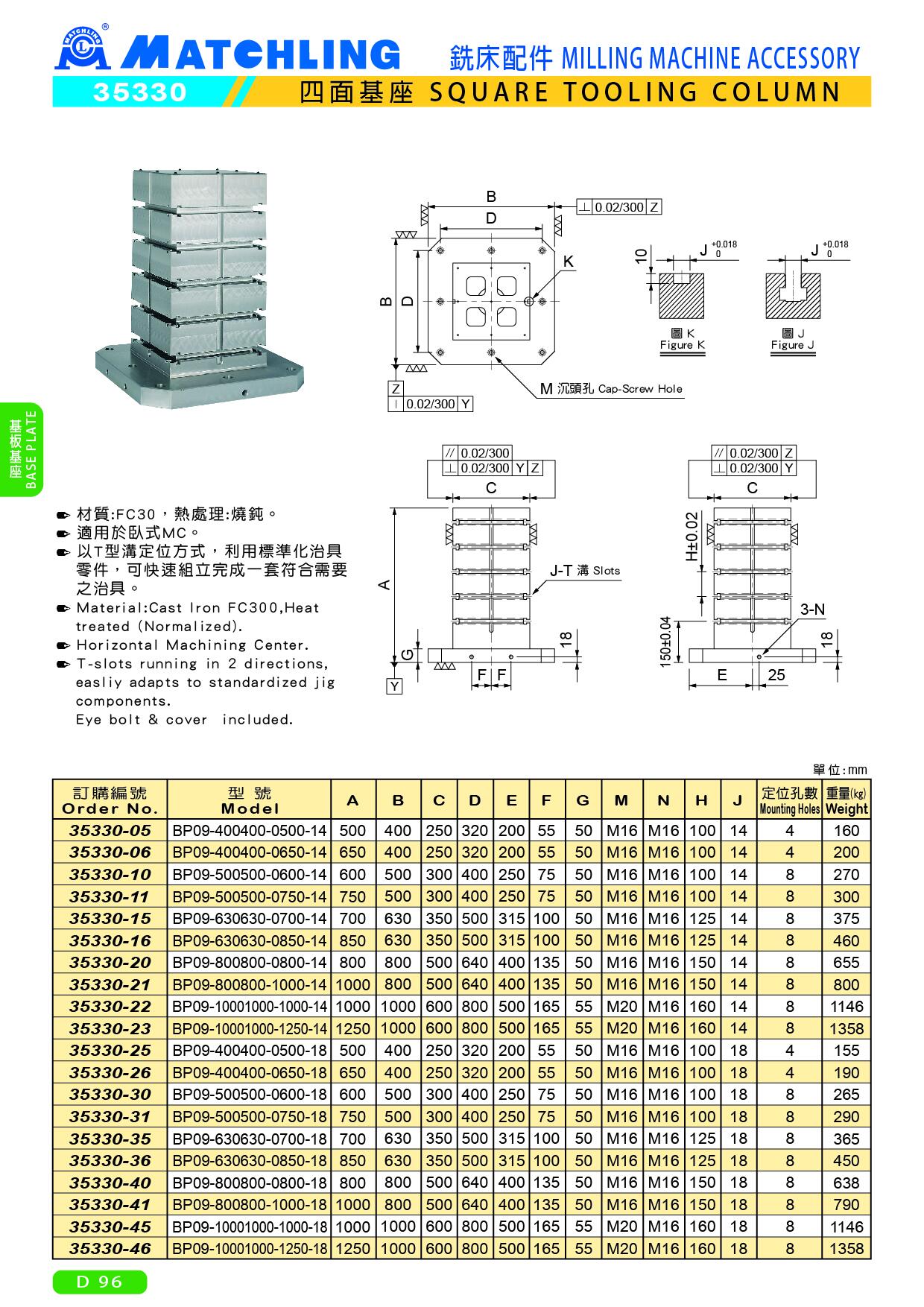

● 材質:FC30,熱處理:燒鈍。
● 適用於臥式MC。
● 以T型溝定位方式,利用標準化治具零件,可快速組立完成一套符合需要之治具。
單位:mm
| 訂購編號 | 型號 | A | B | C | D | E | F | G | M | N | H | J | 定位孔數 | 重量 (kg) |
| 35330-05 | BP09-400400-0500-14 | 500 | 400 | 250 | 320 | 200 | 55 | 50 | M16 | M16 | 100 | 14 | 4 | 160 |
| 35330-06 | BP09-400400-0650-14 | 650 | 400 | 250 | 320 | 200 | 55 | 50 | M16 | M16 | 100 | 14 | 4 | 200 |
| 35330-10 | BP09-500500-0600-14 | 600 | 500 | 300 | 400 | 250 | 75 | 50 | M16 | M16 | 100 | 14 | 8 | 270 |
| 35330-11 | BP09-500500-0750-14 | 750 | 500 | 300 | 400 | 250 | 75 | 50 | M16 | M16 | 100 | 14 | 8 | 300 |
| 35330-15 | BP09-630630-0700-14 | 700 | 630 | 350 | 500 | 315 | 100 | 50 | M16 | M16 | 125 | 14 | 8 | 375 |
| 35330-16 | BP09-630630-0850-14 | 850 | 630 | 350 | 500 | 315 | 100 | 50 | M16 | M16 | 125 | 14 | 8 | 460 |
| 35330-20 | BP09-800800-0800-14 | 800 | 800 | 500 | 640 | 400 | 135 | 50 | M16 | M16 | 150 | 14 | 8 | 655 |
| 35330-21 | BP09-800800-1000-14 | 1000 | 800 | 500 | 640 | 400 | 135 | 50 | M16 | M16 | 150 | 14 | 8 | 800 |
| 35330-22 | BP09-10001000-1000-14 | 1000 | 1000 | 600 | 800 | 500 | 165 | 55 | M20 | M16 | 160 | 14 | 8 | 1146 |
| 35330-23 | BP09-10001000-1250-14 | 1250 | 1000 | 600 | 800 | 500 | 165 | 55 | M20 | M16 | 160 | 14 | 8 | 1358 |
| 35330-25 | BP09-400400-0500-18 | 500 | 400 | 250 | 320 | 200 | 55 | 50 | M16 | M16 | 100 | 18 | 4 | 155 |
| 35330-26 | BP09-400400-0650-18 | 650 | 400 | 250 | 320 | 200 | 55 | 50 | M16 | M16 | 100 | 18 | 4 | 190 |
| 35330-30 | BP09-500500-0600-18 | 600 | 500 | 300 | 400 | 250 | 75 | 50 | M16 | M16 | 100 | 18 | 8 | 265 |
| 35330-31 | BP09-500500-0750-18 | 750 | 500 | 300 | 400 | 250 | 75 | 50 | M16 | M16 | 100 | 18 | 8 | 290 |
| 35330-35 | BP09-630630-0700-18 | 700 | 630 | 350 | 500 | 315 | 100 | 50 | M16 | M16 | 125 | 18 | 8 | 365 |
| 35330-36 | BP09-630630-0850-18 | 850 | 630 | 350 | 500 | 315 | 100 | 50 | M16 | M16 | 125 | 18 | 8 | 450 |
| 35330-40 | BP09-800800-0800-18 | 800 | 800 | 500 | 640 | 400 | 135 | 50 | M16 | M16 | 150 | 18 | 8 | 638 |
| 35330-41 | BP09-800800-1000-18 | 1000 | 800 | 500 | 640 | 400 | 135 | 50 | M16 | M16 | 150 | 18 | 8 | 790 |
| 35330-45 | BP09-10001000-1000-18 | 1000 | 1000 | 600 | 800 | 500 | 165 | 55 | M20 | M16 | 160 | 18 | 8 | 1146 |
| 35330-46 | BP09-10001000-1250-18 | 1250 | 1000 | 600 | 800 | 500 | 165 | 55 | M20 | M16 | 160 | 18 | 8 | 1358 |
