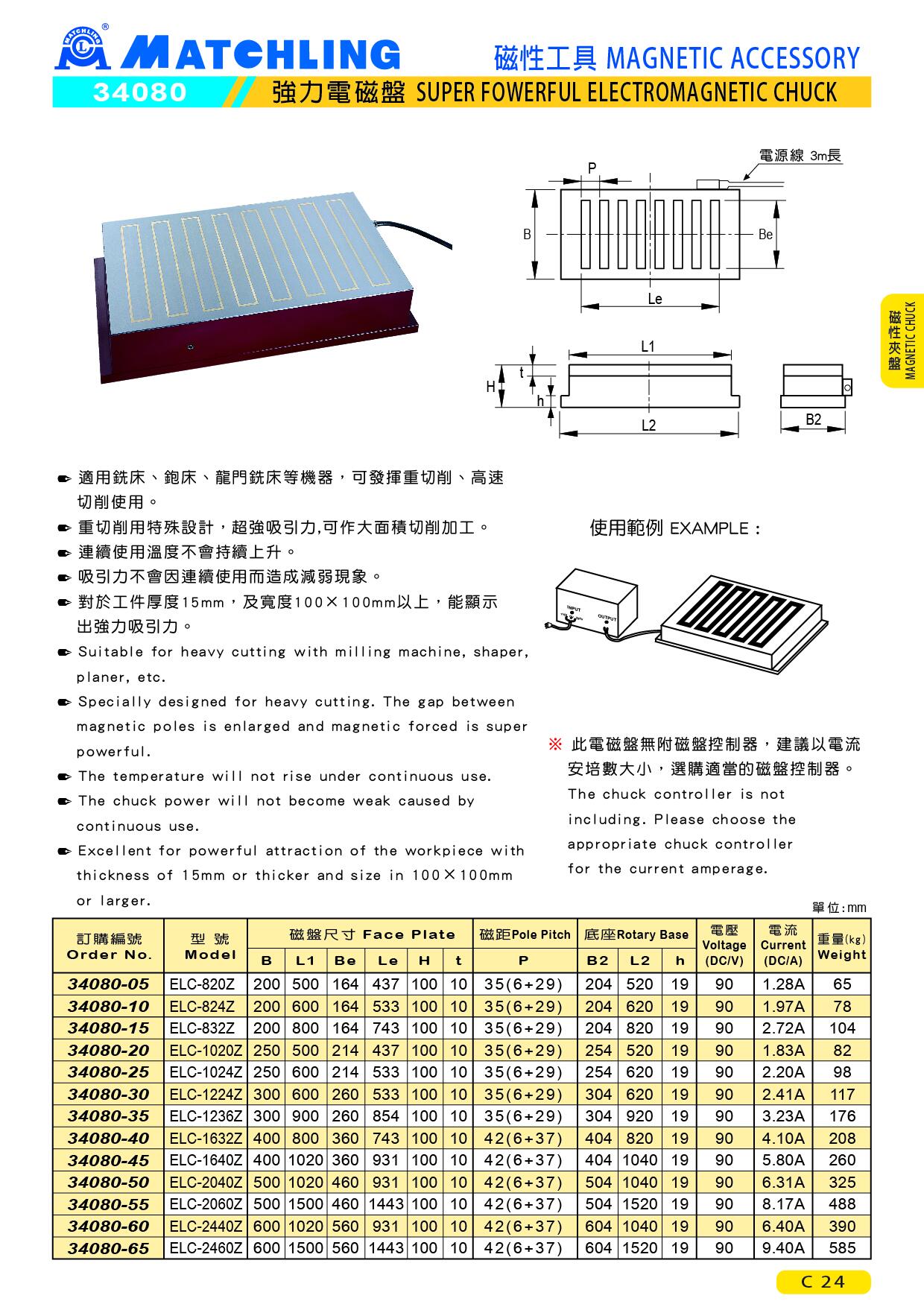

34080 強力電磁盤

產品簡介
規格

● 適用銑床、鉋床、龍門銑床等機器，可發揮重切削、高速切削使用。
● 重切削用特殊設計，超強吸引力,可作大面積切削加工。
● 連續使用溫度不會持續上升。
● 吸引力不會因連續使用而造成減弱現象。
● 對於工件厚度15mm，及寬度100×100mm以上，能顯示出強力吸引力。

單位：mm

訂購編號	型號	磁盤尺寸						磁距	底座			電壓 (DC/V)	電流 (DC/A)	重量 (kg)
訂購編號	型號	B	L1	Be	Le	H	t	P	B2	L2	h	電壓 (DC/V)	電流 (DC/A)	重量 (kg)
34080-05	ELC-820Z	200	500	164	437	100	10	35(6+29)	204	520	19	90	1.28A	65
34080-10	ELC-824Z	200	600	164	533	100	10	35(6+29)	204	620	19	90	1.97A	78
34080-15	ELC-832Z	200	800	164	743	100	10	35(6+29)	204	820	19	90	2.72A	104
34080-20	ELC-1020Z	250	500	214	437	100	10	35(6+29)	254	520	19	90	1.83A	82
34080-25	ELC-1024Z	250	600	214	533	100	10	35(6+29)	254	620	19	90	2.20A	98
34080-30	ELC-1224Z	300	600	260	533	100	10	35(6+29)	304	620	19	90	2.41A	117
34080-35	ELC-1236Z	300	900	260	854	100	10	35(6+29)	304	920	19	90	3.23A	176
34080-40	ELC-1632Z	400	800	360	743	100	10	42(6+37)	404	820	19	90	4.10A	208
34080-45	ELC-1640Z	400	1020	360	931	100	10	42(6+37)	404	1040	19	90	5.80A	260
34080-50	ELC-2040Z	500	1020	460	931	100	10	42(6+37)	504	1040	19	90	6.31A	325
34080-55	ELC-2060Z	500	1500	460	1443	100	10	42(6+37)	504	1520	19	90	8.17A	488
34080-60	ELC-2440Z	600	1020	560	931	100	10	42(6+37)	604	1040	19	90	6.40A	390
34080-65	ELC-2460Z	600	1500	560	1443	100	10	42(6+37)	604	1520	19	90	9.40A	585
