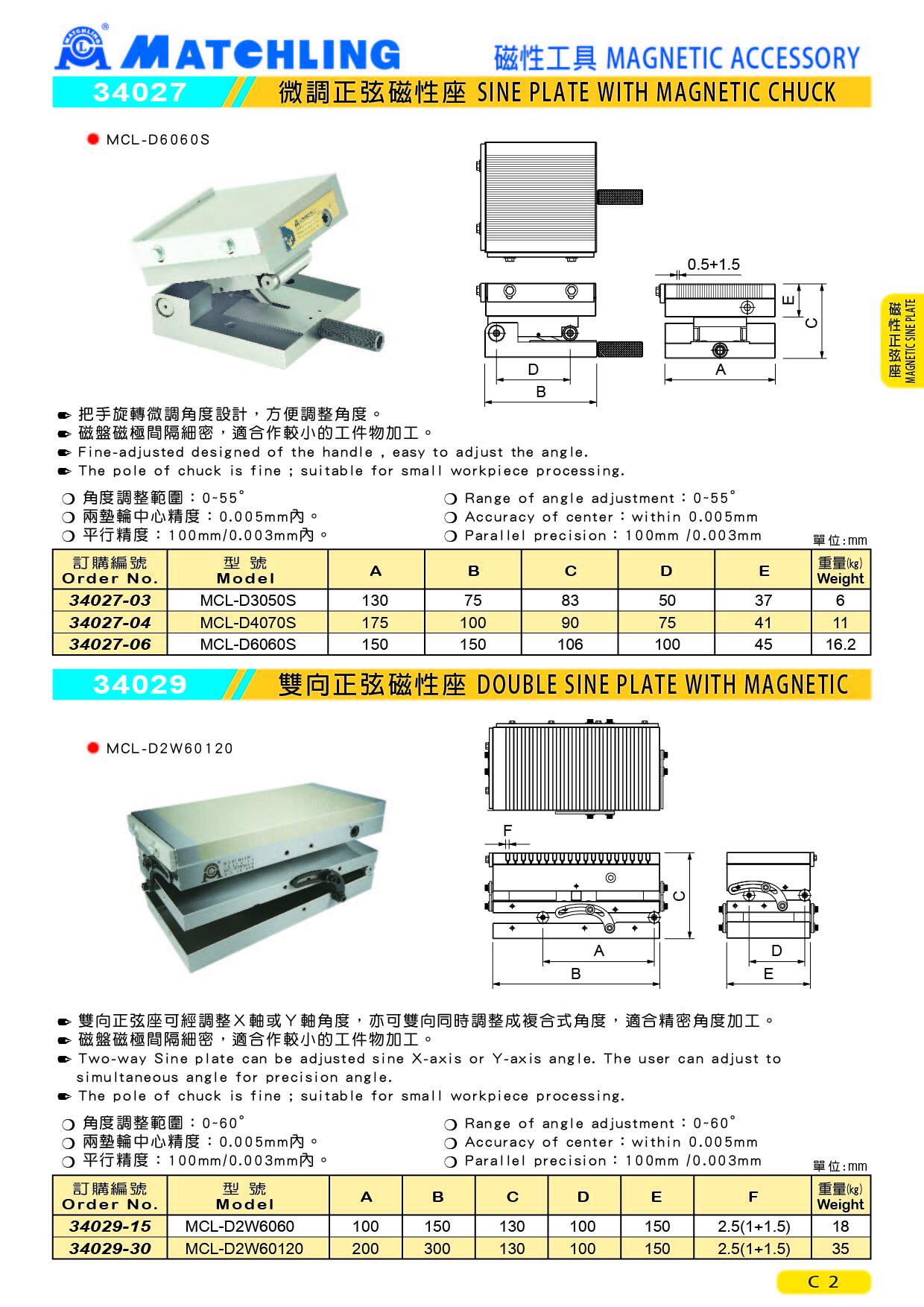

34029 雙向正弦磁性座
The sine carrier with magnetic clamping plate is used for gauge-precise processing and checking of surfaces and angle surfaces.
● 雙向正弦座可經調整Ｘ軸或Ｙ軸角度，亦可雙向同時調整成複合式角度，適合精密角度加工。
● 磁盤磁極間隔細密，適合作較小的工件物加工。
● 角度調整範圍：0~60°
● 兩墊輪中心精度：0.005mm內。
● 平行精度：100mm/0.003mm內。
單位：mm
| 訂購編號 | 型號 | A | B | C | D | E | F | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 34029-15 | MCL-D2W6060 | 100 | 150 | 130 | 100 | 150 | 2.5 (1+1.5) | 18 |
| 34029-30 | MCL-D2W60120 | 200 | 300 | 130 | 100 | 150 | 2.5 (1+1.5) | 35 |
