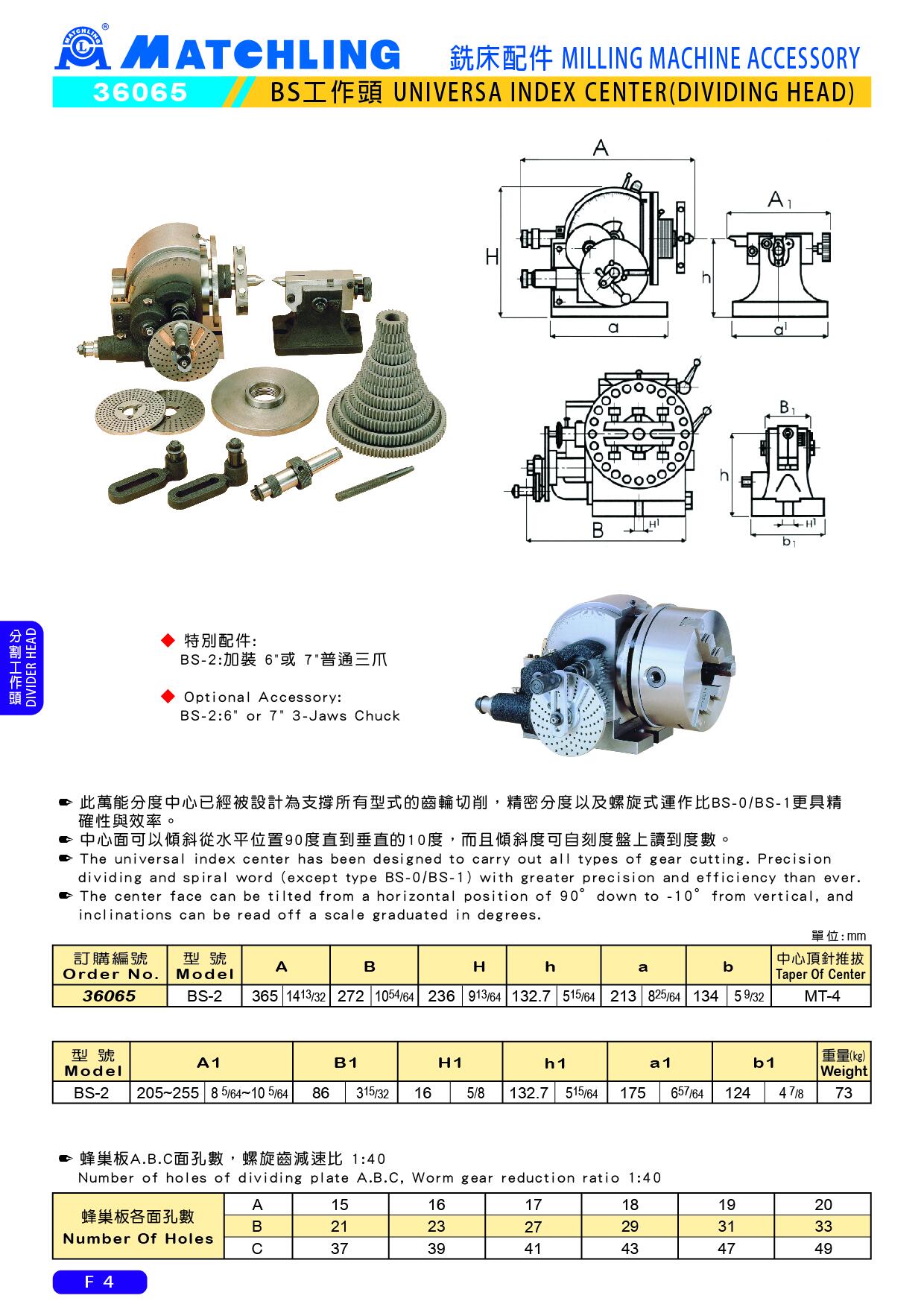

● 此萬能分度中心已經被設計為支撐所有型式的齒輪切削,精密分度以及螺旋式運作比BS-0/BS-1更具精確性與效率。
● 中心面可以傾斜從水平位置90度直到垂直的10度,而且傾斜度可自刻度盤上讀到度數。
單位:mm
| 訂購編號 | 型號 | A | B | H | h | a | b | 中心頂針推拔 | ||||||
| 36065 | BS-2 | 365 | 1413/32 | 272 | 1054/64 | 236 | 913/64 | 132.7 | 515/64 | 213 | 825/64 | 134 | 59/32 | MT-4 |
單位:mm
| 型號 | A1 | B1 | H1 | h1 | a1 | b1 | 重量 (kg) | ||||||
| BS-2 | 205~255 | 85/64~105/64 | 86 | 315/32 | 16 | 5/8 | 132.7 | 515/64 | 175 | 657/64 | 124 | 47/8 | 73 |
•蜂巢板A.B.C面孔數 ,螺旋齒減速比1:40
| 蜂巢板各面孔數 | A | 15 | 16 | 17 | 18 | 19 | 20 |
| B | 21 | 23 | 27 | 29 | 31 | 33 | |
| C | 37 | 39 | 41 | 43 | 47 | 49 |
