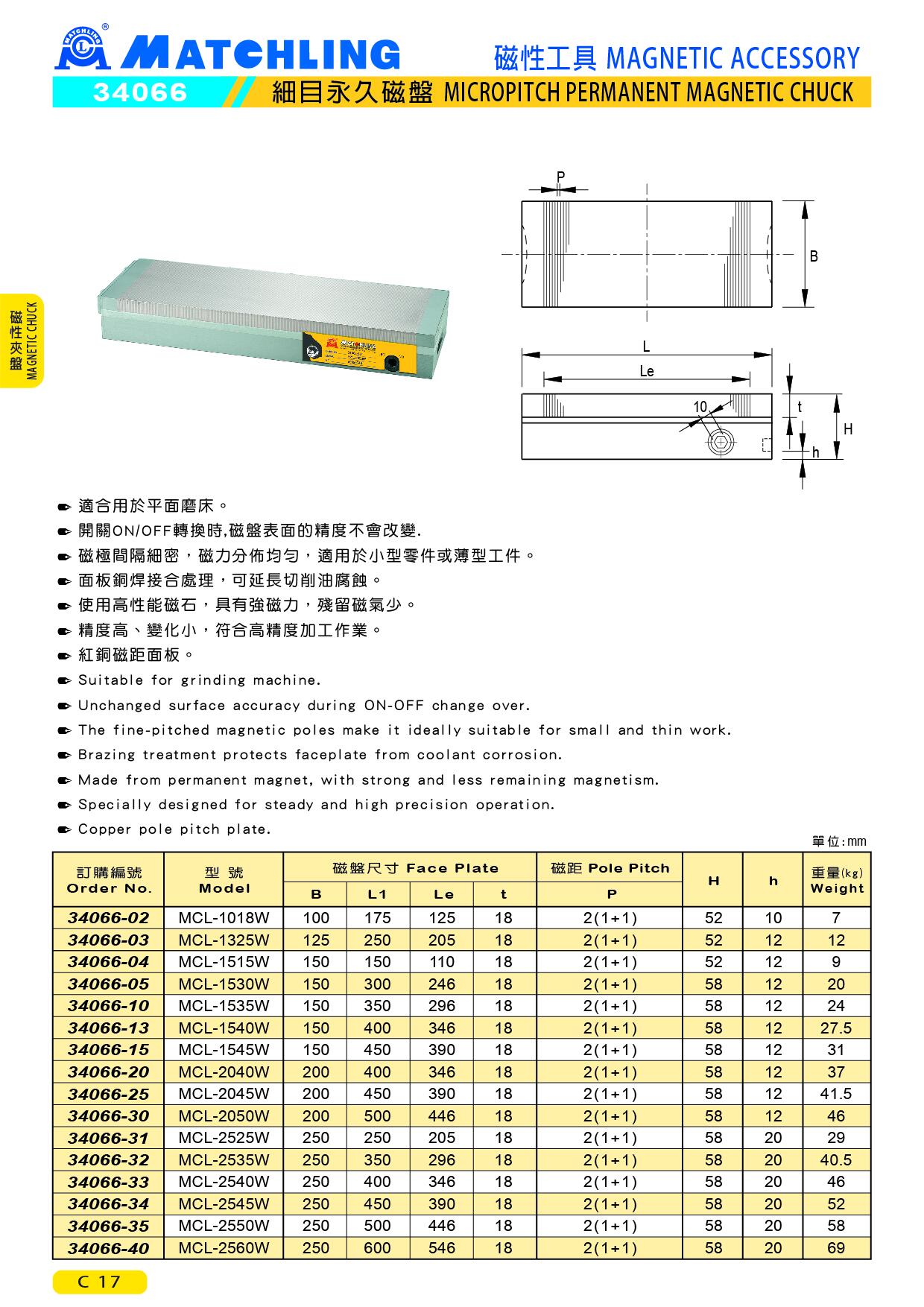

● 適合用於平面磨床。
● 開關ON/OFF轉換時,磁盤表面的精度不會改變.
● 磁極間隔細密,磁力分佈均勻,適用於小型零件或薄型工件。
● 面板銅焊接合處理,可延長切削油腐蝕。
● 使用高性能磁石,具有強磁力,殘留磁氣少。
● 精度高、變化小,符合高精度加工作業。
● 紅銅磁距面板。
單位:mm
| 訂購編號 | 型號 | 磁盤尺寸 | 磁距 | H | h | 重量(kg) | |||
| B | L1 | Le | t | P | |||||
| 34066-02 | MCL-1018W | 100 | 175 | 125 | 18 | 2(1 + 1) | 52 | 10 | 7 |
| 34066-03 | MCL-1325W | 125 | 250 | 205 | 18 | 2(1 + 1) | 52 | 12 | 12 |
| 34066-04 | MCL-1515W | 150 | 150 | 110 | 18 | 2(1 + 1) | 52 | 12 | 9 |
| 34066-05 | MCL-1530W | 150 | 300 | 246 | 18 | 2(1 + 1) | 58 | 12 | 20 |
| 34066-10 | MCL-1535W | 150 | 350 | 296 | 18 | 2(1 + 1) | 58 | 12 | 24 |
| 34066-13 | MCL-1540W | 150 | 400 | 346 | 18 | 2(1 + 1) | 58 | 12 | 27.5 |
| 34066-15 | MCL-1545W | 150 | 450 | 390 | 18 | 2(1 + 1) | 58 | 12 | 31 |
| 34066-20 | MCL-2040W | 200 | 400 | 346 | 18 | 2(1 + 1) | 58 | 12 | 37 |
| 34066-25 | MCL-2045W | 200 | 450 | 390 | 18 | 2(1 + 1) | 58 | 12 | 41.5 |
| 34066-30 | MCL-2050W | 200 | 500 | 446 | 18 | 2(1 + 1) | 58 | 12 | 46 |
| 34066-31 | MCL-2525W | 250 | 250 | 205 | 18 | 2(1 + 1) | 58 | 20 | 29 |
| 34066-32 | MCL-2535W | 250 | 350 | 296 | 18 | 2(1 + 1) | 58 | 20 | 40.5 |
| 34066-33 | MCL-2540W | 250 | 400 | 346 | 18 | 2(1 + 1) | 58 | 20 | 46 |
| 34066-34 | MCL-2545W | 250 | 450 | 390 | 18 | 2(1 + 1) | 58 | 20 | 52 |
| 34066-35 | MCL-2550W | 250 | 500 | 446 | 18 | 2(1 + 1) | 58 | 20 | 58 |
| 34066-40 | MCL-2560W | 250 | 600 | 546 | 18 | 2(1 + 1) | 58 | 20 | 69 |
