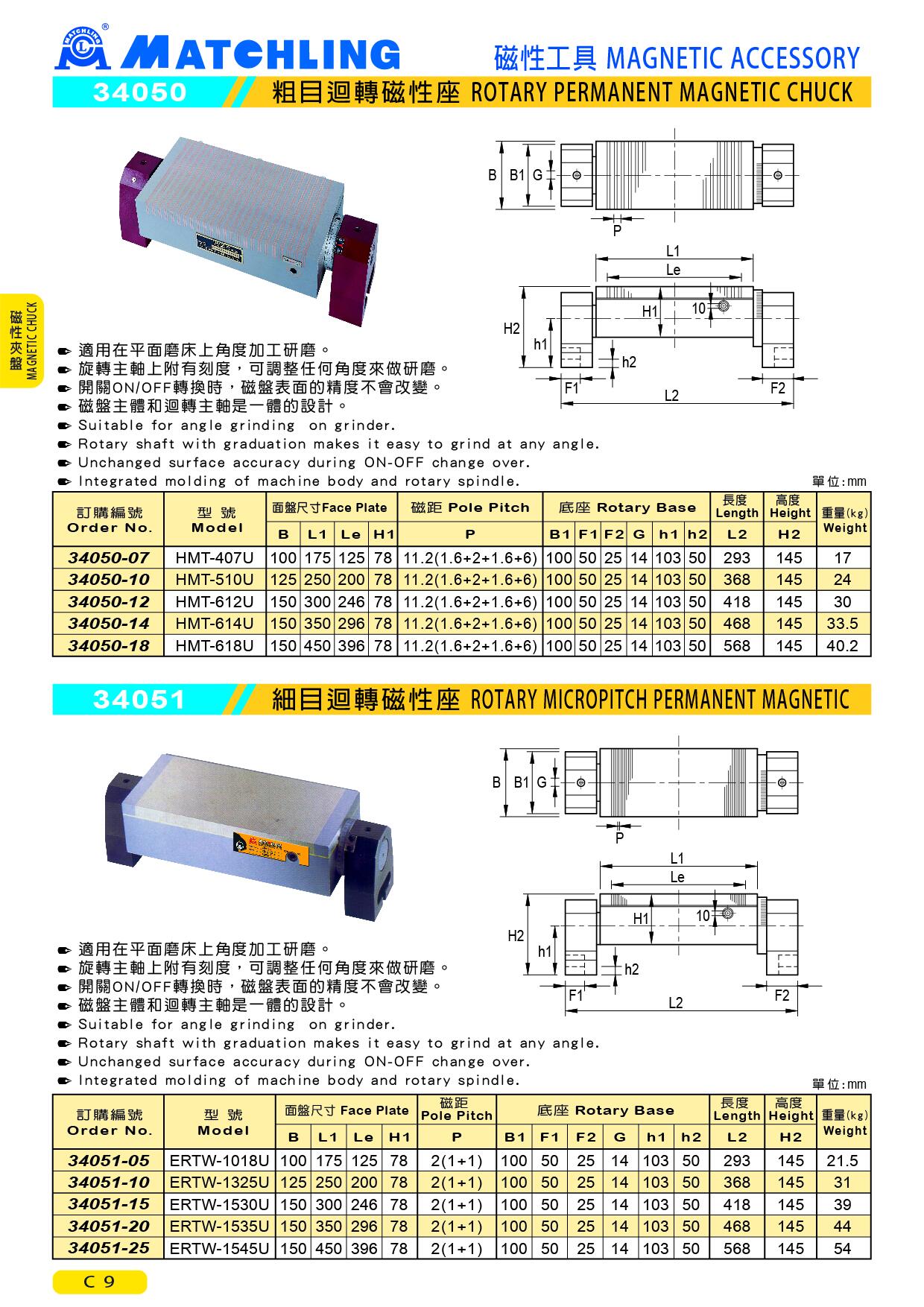

34050 粗目迴轉磁盤
● 適用在平面磨床上角度加工研磨。
● 旋轉主軸上附有刻度，可調整任何角度來做研磨。
● 開關ON/OFF轉換時，磁盤表面的精度不會改變。
● 磁盤主體和迴轉主軸是一體的設計。
單位：mm
| 訂購編號 | 型號 | 面盤尺寸 | 磁距 | 底座 | 長度 | 高度 | 重 量(kg) | ||||||||
| B | L1 | Le | H1 | P | B1 | F1 | F2 | G | h1 | h2 | L2 | H2 | |||
| 34050-07 | HMT-407U | 100 | 75 | 125 | 78 | 11.2(1.6+2+1.6+6) | 100 | 50 | 25 | 14 | 103 | 50 | 293 | 145 | 17 |
| 34050-10 | HMT-510U | 125 | 250 | 200 | 78 | 11.2(1.6+2+1.6+6) | 100 | 50 | 25 | 14 | 103 | 50 | 368 | 145 | 24 |
| 34050-12 | HMT-612U | 150 | 300 | 246 | 78 | 11.2(1.6+2+1.6+6) | 100 | 50 | 25 | 14 | 103 | 50 | 418 | 145 | 30 |
| 34050-14 | HMT-614U | 150 | 350 | 296 | 78 | 11.2(1.6+2+1.6+6) | 100 | 50 | 25 | 14 | 103 | 50 | 468 | 145 | 33.5 |
| 34050-18 | HMT-618U | 150 | 450 | 396 | 78 | 11.2(1.6+2+1.6+6) | 100 | 50 | 25 | 14 | 103 | 50 | 568 | 145 | 40.2 |
