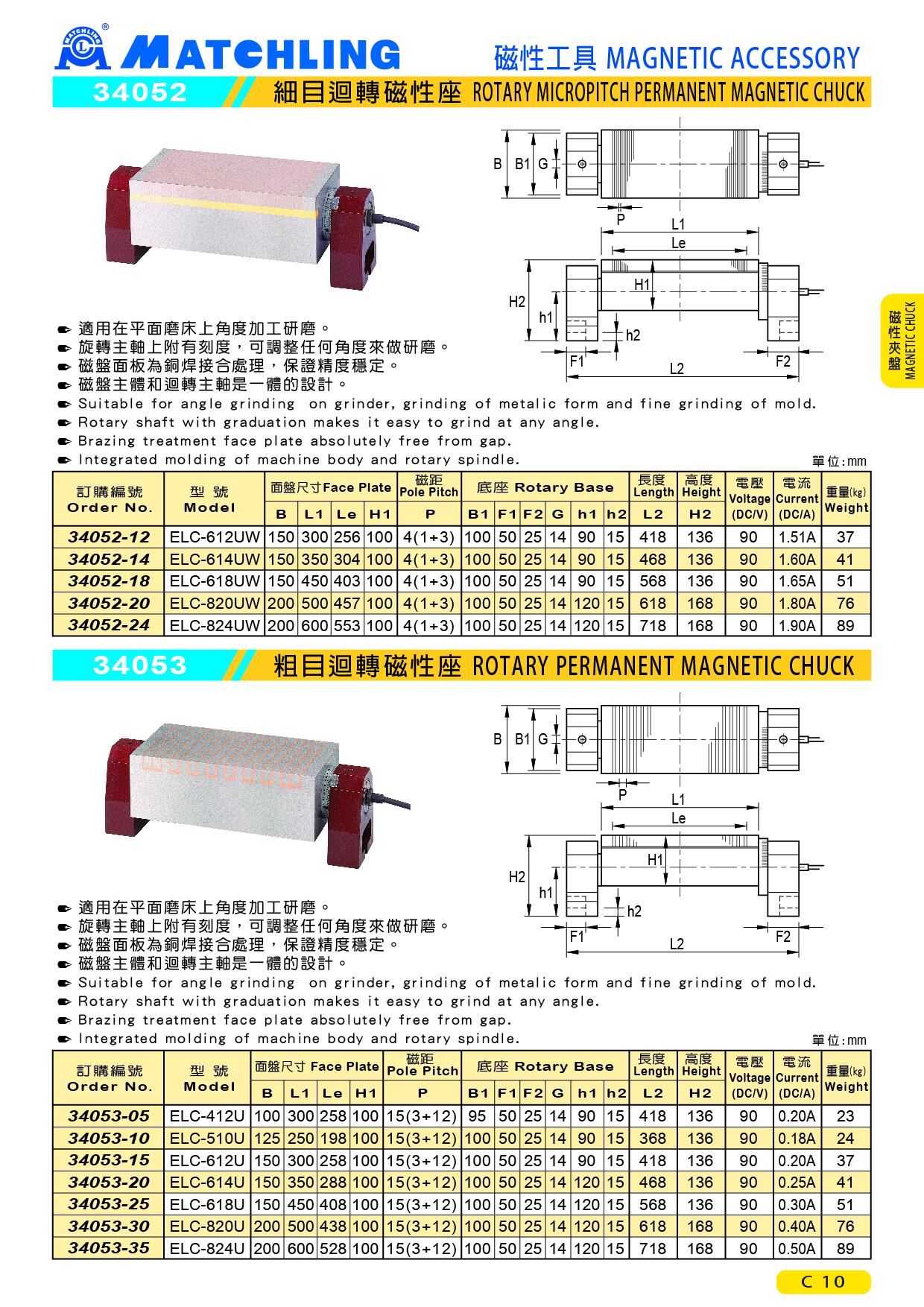

34052 細目迴轉電磁盤
● 適用在平面磨床上角度加工研磨。
● 旋轉主軸上附有刻度，可調整任何角度來做研磨。
● 磁盤面板為銅焊接合處理，保證精度穩定。
● 磁盤主體和迴轉主軸是一體的設計。
單位：mm
| 訂購編號 | 型號 | 面盤尺寸 | 磁距 | 底座 | 長度 | 高度 | 電壓 (DC/V) | 電流 (DC/A) | 重量 (kg） | ||||||||
| B | L1 | Le | H1 | P | B1 | F1 | F2 | G | h1 | h2 | L2 | H2 | |||||
| 34052-12 | ELC-612UW | 150 | 300 | 256 | 100 | 4(1+3) | 100 | 50 | 25 | 14 | 90 | 15 | 418 | 136 | 90 | 1.51A | 37 |
| 34052-14 | ELC-614UW | 150 | 350 | 304 | 100 | 4(1+3) | 100 | 50 | 25 | 14 | 90 | 15 | 468 | 136 | 90 | 1.60A | 41 |
| 34052-18 | ELC-618UW | 150 | 450 | 403 | 100 | 4(1+3) | 100 | 50 | 25 | 14 | 90 | 15 | 568 | 136 | 90 | 1.65A | 51 |
| 34052-20 | ELC-820UW | 200 | 500 | 457 | 100 | 4(1+3) | 100 | 50 | 25 | 14 | 120 | 15 | 618 | 168 | 90 | 1.80A | 76 |
| 34052-24 | ELC-824UW | 200 | 600 | 553 | 100 | 4(1+3) | 100 | 50 | 25 | 14 | 120 | 15 | 718 | 168 | 90 | 1.90A | 89 |
