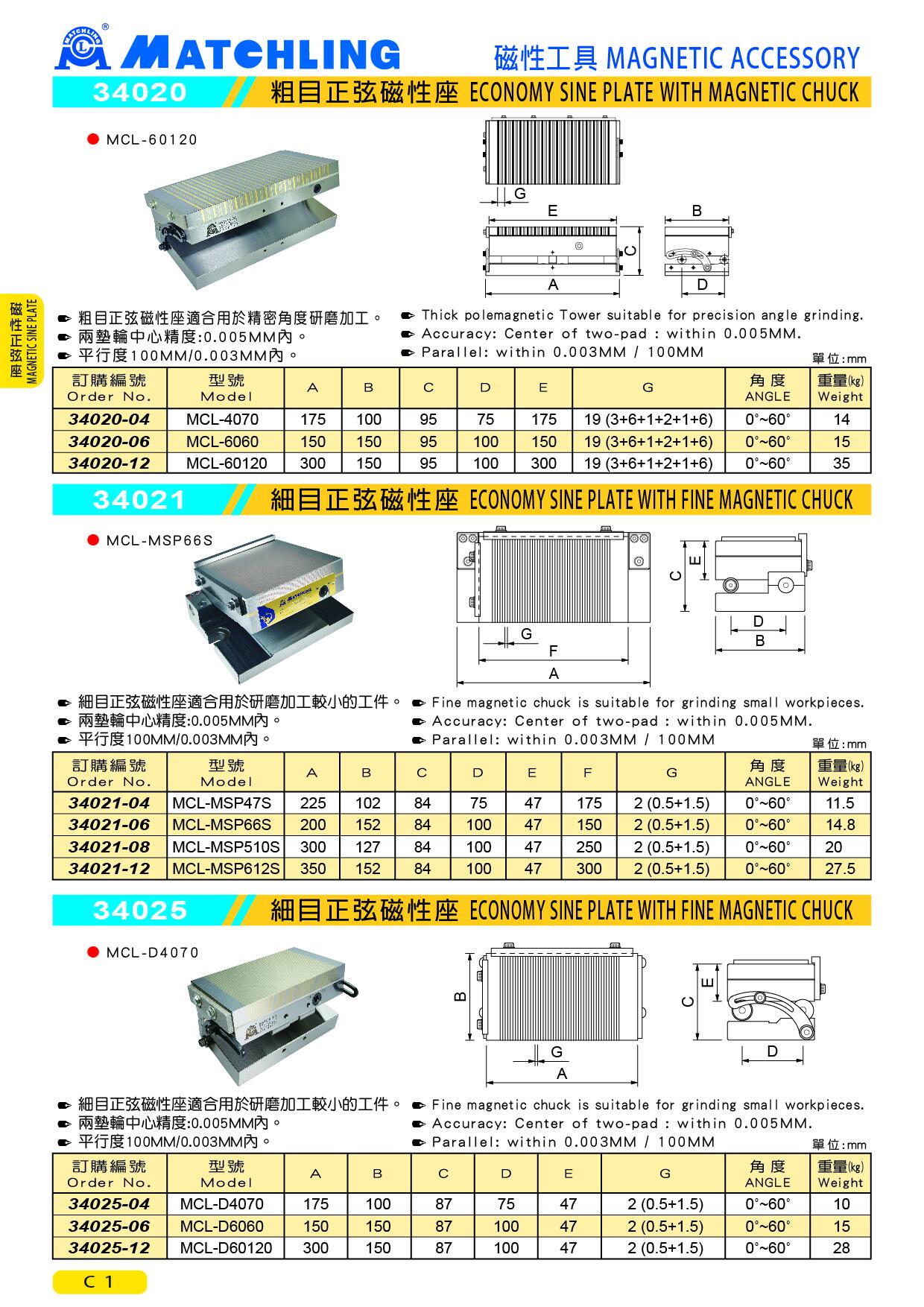

34025 細目正弦磁性座
The sine carrier with magnetic clamping plate is used for gauge-precise processing and checking of surfaces and angle surfaces.
● 細目正弦磁性座適合用於研磨加工較小的工件。
● 兩墊輪中心精度:0.005MM內。
● 平行度100MM/0.003MM內。
單位：mm
| 訂購編號 | 型號 | A | B | C | D | E | G | 角度 | 重量 (kg) |
| 34025-04 | MCL-D4070 | 175 | 100 | 87 | 75 | 47 | 2 (0.5+1.5) | 0°~60° | 10 |
| 34025-06 | MCL-D6060 | 150 | 150 | 87 | 100 | 47 | 2 (0.5+1.5) | 0°~60° | 15 |
| 34025-12 | MCL-D60120 | 300 | 150 | 87 | 100 | 47 | 2 (0.5+1.5) | 0°~60° | 28 |
